Povzetek
Zbiralnik prahu je lahko na zunaj videti »v redu«, medtem ko v notranjosti tiho izgublja zmogljivost – vreče zgodaj zaslepijo, diferenčni tlak narašča, poraba stisnjenega zraka se močno poveča in nenačrtovani izklopi postanejo rutinska »zgodba o vzdrževanju«. V mnogih sistemih glavni vzrok ni filtrirni medij, ne ventilator in niti ne krmilnik. To je čistilna zanka s pulznim curkom – in v središču te zanke jeImpulzni ventil ASCO.
Ta vodnik pojasnjuje, kako impulzni ventili dejansko vplivajo na energijo čiščenja, življenjsko dobo vrečke in obratovalne stroške; kako izbrati pravo konfiguracijo ventila; in kako odpraviti najpogostejše boleče točke (puščanje, šibki impulzi, okvare diafragme, zaledenitev in pregorelost tuljave). Našli boste tudi praktičen kontrolni seznam, urnik vzdrževanja in razdelek s pogostimi vprašanji, napisan za ekipe za nabavo, inženirje obratov in serviserje, ki potrebujejo rezultate – ne trženjske megle.
Ključni povzetki
- Moč impulza je rezultat sistema (ventil + rezervoar + cevovod + šoba + čas), vendar ventil določa zgornjo mejo.
- »Prava velikost« ni samo premer odprtine – odzivni čas in lastnosti pretoka so pomembni za pravo čistilno energijo.
- Večina okvar je predvidljivih: vlaga, slaba kakovost zraka, nepravilna napetost, prekomerno pulziranje in napake pri namestitvi.
- Ustrezen razpored inšpekcijskih pregledov stane veliko manj kot vreče, izpadi in odpadni zrak.
Kazalo
- Oris članka
- Kaj počne impulzni ventil ASCO v sistemu Pulse-Jet
- Težave strank Ta komponenta neposredno rešuje
- Vodnik za izbiro: Kako izbrati pravi ventil
- Hitra specifikacija in tabela odločitev
- Prakse namestitve, ki preprečijo 80 % težav
- Odpravljanje težav: simptomi, vzroki, popravki
- Načrt vzdrževanja za predvidljivo delovanje
- Viri in dokumentacija za zaupanje
- pogosta vprašanja
Oris članka
- Opredelite nalogo pulznega ventila v resničnih operativnih terminih (ne v učbeniških terminih).
- Preslikajte običajne pritožbe v obratu na delovanje pulza in obnašanje ventila.
- Zagotovite praktičen okvir izbire (priključki, tlak, odziv, napetost, okolje).
- Delite prakse namestitve in zagona, ki zmanjšujejo napake, ki se jim je mogoče izogniti.
- Ponudite tabelo za odpravljanje težav na podlagi simptomov za hitro diagnozo.
- Zaključite z urnikom vzdrževanja in kontrolnim seznamom dokumentacije o nabavi, ki je usklajen s pričakovanji.

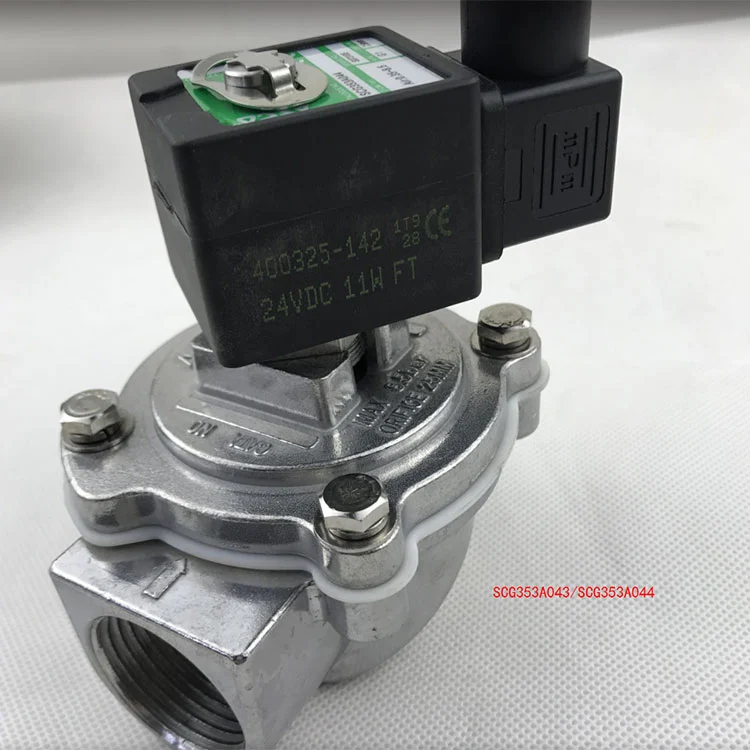

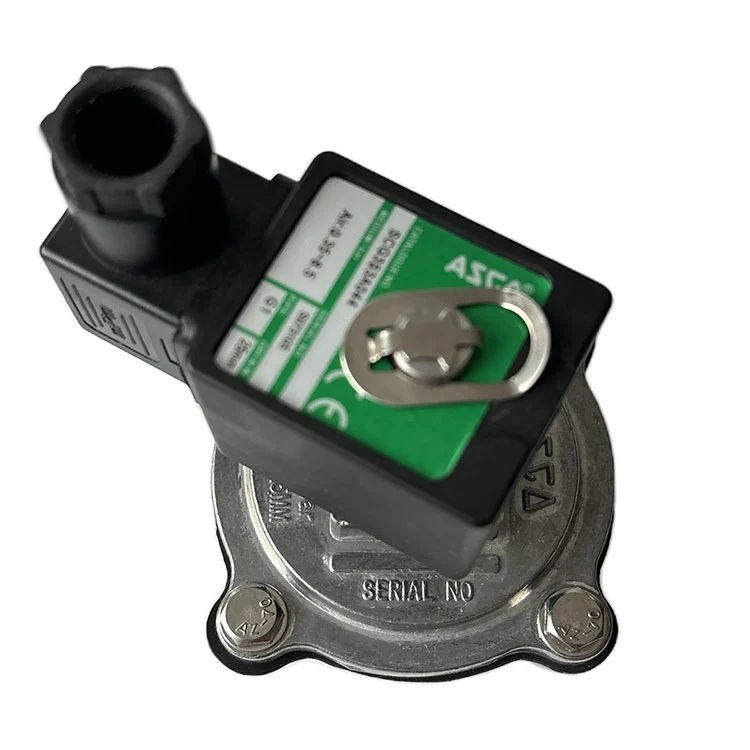

Kaj počne impulzni ventil ASCO v sistemu Pulse-Jet
V zbiralniku prahu s pulznim curkom (ali kartušnem zbiralniku prahu) se čiščenje zgodi, ko kratek izbruh stisnjenega zraka potuje skozi pihalno cev v vsako vrsto filtrov. Ta izbruh mora bitihitro(čas ostrega vzpona),močan(dovolj zračne mase) inponovljivo(dosleden cikel za ciklom). Impulzni ventil je "vrata", ki sprosti shranjeni zrak iz glave/rezervoarja v pihalno cev v nadzorovanem, visokoenergijskem udarcu.
Kaj dobite, ko ventil opravlja svoje delo
- Stabilen diferenčni tlak:Vaš DP ne narašča iz tedna v teden.
- Daljša življenjska doba filtra:Vrečke se učinkovito čistijo, ne da bi bile do smrti "prenapete".
- Nižji stroški stisnjenega zraka:Utripate manj pogosto, ker vsak utrip dejansko deluje.
- Predvidljiva proizvodnja:Brez presenetljivih zamašitev med konicami izmen.
Preverjanje resničnosti:Mnoga spletna mesta najprej krivijo filtrirne medije. Toda če je utrip šibek, bodo tudi "premium" mediji zgodaj oslepeli. AnImpulzni ventil ASCO(pravilno izbrana in nameščena) pogosto popravi temeljni primanjkljaj čistilne energije, ki ga spremembe medija ne morejo.
Težave strank Ta komponenta neposredno rešuje
Če iščete »impulzni ventil ASCO«, obstaja velika verjetnost, da tega ne počnete za zabavo – reagirate na simptome. Tu so točke bolečine, ki se ponavadi vračajo k delovanju ali združljivosti pulznega ventila:
Točka bolečine: Diferenčni tlak se nenehno dviguje
Pogosto zaradi šibkih impulzov (počasen odziv ventila, premajhne odprtine, omejena pihalna cev/šobe ali nezadosten tlak v rezervoarju).
Bolečina: vrečke odpovejo zgodaj ali se strgajo blizu vrha
Včasih je "preveč čiščenja" in ne premalo - nepravilen čas, pretirana frekvenca pulza ali nestabilni pulzni sunki zaradi slabega delovanja ventila.
Bolečina: računi za stisnjen zrak so videti smešni
Puščajoče diafragme, slabo tesnjenje ali uporaba impulzov za kompenzacijo sistemskih težav lahko povzroči neprekinjeno izgorevanje zraka.
Bolečina: Naključni izpadi v hladnih ali mokrih sezonah
Nihanje vlage + temperature lahko povzroči zlepljanje, počasen odziv, zaledenitev in napetost tuljave/solenoida, če je upravljanje kakovosti zraka slabo.
Skrite stroške ljudje podcenjujejo
Največji strošek je redko sam ventil. To so motnje v proizvodnji, nadurno vzdrževanje, prezgodnje nastavljanje vrečk in potrata energije. Obravnavajte impulzni ventil kot komponento zanesljivosti in ne kot del blaga.
Vodnik za izbiro: Kako izbrati pravi ventil
IzbiraImpulzni ventil ASCOmanj gre za lovljenje oznake blagovne znamke in bolj za usklajevanje delovanja ventila z vašo zasnovo zbiralnika prahu. Uporabite to ogrodje, da se izognete napakam "se prilega cevi, zato mora biti v redu".
1) Uskladite velikost vrat s potrebami po čiščenju (ne ugibanja)
- Velikost zbiralnika in število filtrov:Več filtrov običajno zahteva večjo količino impulznega zraka ali optimiziran čas.
- Konfiguracija pihala/šobe:Omejitve navzdol lahko nevtralizirajo večji ventil.
- Ciljno trajanje impulza:Močan, hiter utrip pogosto prekaša dolg, leni utrip.
2) Potrdite okno delovnega tlaka
Številni sistemi delujejo okoli 0,4–0,6 MPa (4–6 barov), vendar je vaš dejanski »efektivni« tlak odvisen od izgub v rezervoarju, ceveh in fitingih. Ventil, ki ustreza vašemu realnemu tlačnemu oknu, bo dosledno utripal; neusklajenost lahko povzroči šibko čiščenje ali obremenitev diafragme.
3) Preverite napetost elektromagnetne tuljave in pričakovano delovanje
- Napetost:Prepričajte se, da se izhod krmilnika ujema s specifikacijami tuljave (AC/DC in natančna napetost).
- Okolje:Vročina, prah in vibracije zahtevajo robustno zaščito tuljave in pravilno ožičenje.
- Frekvenca utripanja:Visokofrekvenčno pulziranje lahko pregreje tuljave, če je sistem napačno konfiguriran.
4) Izberite materiale za vaš prah in podnebje
Okolja za zbiranje prahu se zelo razlikujejo: cement, obdelava lesa, jeklo, kemikalije, živila, visoka vlažnost, zime pod ničlo. Material telesa ventila in kakovost membrane morata ustrezati pogojem, da preprečite nabrekanje, pokanje ali lepljivo delovanje.
Kontrolni seznam za izbiro (natisnite to)
- Velikost vrat in vrsta povezave (navojna/prirobnična, linijska/kotna)
- Razpon delovnega tlaka in razpoložljiva prostornina rezervoarja
- Napetost tuljave (AC/DC), vrsta priključka in izhod krmilnika
- Razpon temperature okolja in raven vlage
- Raven kakovosti zraka (vsebnost olja/vode) in strategija filtracije
- Potreben servisni dostop (razpoložljivost kompleta diafragme, možnost ponovne sestave)
Hitra specifikacija in tabela odločitev
Uporabite to tabelo kot orodje za hitro odločanje. To ni nadomestek za inženirsko načrtovanje, vendar bo naročilo uskladilo s tem, kar je dejansko pomembno.
| Faktor odločitve | Kaj preveriti | Če ga prezrete, boste morda videli | Praktičen nasvet |
|---|---|---|---|
| Velikost vrat | Pristanišče ventila v primerjavi z omejitvami pihalne cevi/šobe | Šibek utrip, naraščajoč DP | Večje ni vedno boljše, če je nizvodno zadušeno |
| Odzivni čas | Hitro odpiranje/zapiranje | "Mehak" utrip, ki ne odtrga pogače | Dajte prednost ponovljivosti za stabilno čiščenje |
| Tlačno okno | Dejanski tlak v rezervoarju pod obremenitvijo | Nezadostno čiščenje ali obremenitev diafragme | Izmerite tlak med utripanjem, ne samo v prostem teku |
| Napetost tuljave | AC/DC, točna napetost, tip priključka | Pregrevanje tuljave, neuspešni vžigi | Izhod krmilnika za ujemanje; izogibajte se "dovolj blizu" zamenjavam napetosti |
| Kakovost zraka | Vsebnost vode/olja; filtracijo in drenažo | Lepljenje, puščanje, zaledenitev, hitra obraba diafragme | Z zrakom ravnajte kot s procesno tekočino – čisto in suho zmagata |
Prakse namestitve, ki preprečijo 80 % težav
Večina pritožb glede "slabega ventila" je dejansko težav pri namestitvi ali zagonu sistema. Če želite svojegaImpulzni ventil ASCOče se želite obnašati kot del zanesljivosti, obravnavajte namestitev kot nalogo zanesljivosti.
To naredite med namestitvijo
- Ohranjajte cevi čiste:Pred montažo izperite napeljave. Drobni ostanki lahko poškodujejo tesnilne površine.
- Uporabite pravilne metode tesnjenja:Izogibajte se premočnemu zategovanju navojnih povezav, ki lahko popačijo poravnavo.
- Podporni cevovod:Ne dovolite, da težke pihalne cevi visijo na ohišju ventila.
- Potrdite ozemljitev in zaščito tuljave:Stabilno napajanje in pravilno ožičenje preprečujeta pregorevanje.
- Potrdite čas impulza:Začnite konzervativno; prilagodite na podlagi trendov DP in obnašanja prahu.
Izogibajte se tem pogostim napakam
- Preskakovanje upravljanja vlage (brez strategije odvajanja, brez sušilnika, brez separatorja vode).
- Povečanje frekvence pulza za "odpravo" naraščajočega DP brez preverjanja temeljnih vzrokov.
- Mešanje napetosti tuljave na enem kolektorju po hitri zamenjavi delov.
- Ignoriranje zamašitve pihala/šobe—nato za šibke impulze krivite ventil.
Odpravljanje težav: simptomi, vzroki, popravki
Ko se zbiralnik prahu ne obnaša pravilno, je hitrost pomembna. Uporabite spodnji pristop najprej simptomi, da zožite, kaj se dogaja, preden na slepo zamenjate dele.
| Simptom | Verjeten vzrok | Hitri pregledi | Popravi |
|---|---|---|---|
| Šibek utrip / slabo čiščenje | Nizek tlak v rezervoarju, omejena pihalna cev/šoba, počasen odziv ventila | Preverite tlak med pulziranjem; preglejte luknje šob; poslušajte "oster" zvok pulza | Obnovite pritisk; jasne omejitve; preverite pravilne specifikacije ventila/tuljave |
| Neprekinjeno uhajanje zraka | Obraba diafragme, umazanija na sedežu, poškodba tesnila | Test mila na sklepih; izolacijski ventil za potrditev vira puščanja | Komplet za zamenjavo diafragme; čist sedež; izboljšati filtracijo zraka |
| Ventil se ne vžiga / nepravilno utripa | Neusklajenost napetosti, ohlapno ožičenje, težava z izhodom krmilnika | Izmeri napetost tuljave pod obremenitvijo; preverite priključke in ozemljitev | Pravilno ožičenje; uporabite ustrezno tuljavo; preverite krmilne kanale |
| Diafragma prepogosto odpove | Vlaga/kontaminacija z oljem, prekomerno pulziranje, napačen material za temperaturo | Odvajanje vlage; pregled zračnih filtrov; preverite nastavitve frekvence pulza | Suh/čist zrak; optimizirati čas; izberite material diafragme, ki ustreza podnebju |
| Lepljenje/zaledenitev v hladnem vremenu | Voda v zračnem vodu, zmrzovanje na ohišju ventila | Preverite odtoke; poiščite vodo v rezervoarju; spremljati rosišče | Izboljšajte sušenje; izolirati; prilagodite strategijo kompresorja in odtoka |
Strokovni nasvet:Če se DP dvigne, a utripi »zvenijo normalno«, se ne ustavite pri tem – preverite poravnavo šob in stanje odprtine za pihalno cev. Popoln ventil ne more nadomestiti delno zamašene pihalne cevi.
Načrt vzdrževanja za predvidljivo delovanje
Ni vam treba "otroka" pulznega ventila, potrebujete pa ponovljivo rutino. Cilj je ujeti majhne težave, preden postanejo zaustavitve.
| Interval | Kaj narediti | Kaj preprečuje |
|---|---|---|
| Dnevno / na izmeno | Odvajanje vlage; preverite stabilnost zračnega tlaka; hiter pogled DP | Zaledenitev, lepljenje, šibki utripi, presenetljive konice DP |
| Tedensko | Poslušajte neobičajne zvoke puščanja; preglejte ožičenje in konektorje | Izguba zraka, izpadi vžiga tuljave, občasne napake |
| Mesečno | Naključno preverite pihalno cev/šobe; preverite nastavitve časovnega utripa | Premalo čiščenja, preveč čiščenja, neenakomerna obremenitev vrstic |
| Četrtletno / polletno | Preverite stanje diafragme (po potrebi); revizija delovanja filtracije zraka | Nenadna puščanja, pogoste obnove, nestabilna impulzna energija |
Če je vaša naprava izpostavljena močnemu prahu ali ekstremnim podnebjem, skrajšajte cikel pregleda. Zanesljivost je vedno cenejša od nujnosti.
Pridobivanje virov in dokumentacija za zaupanje
Ko pridobite anImpulzni ventil ASCO(ali združljive zamenjave), zahtevajte dokumentacijo, ki podpira predvidljivo uporabo v vašem okolju.
Kaj naj zahtevajo resni kupci
- Jasna specifikacija:vrsto povezave, območje tlaka, napetost tuljave in podrobnosti servisnega kompleta.
- Opombe o materialu in združljivosti:možnosti diafragme za temperaturo in kakovost zraka.
- Sledljivost kakovosti:identifikacija serije, zapisi inšpekcijskih pregledov in celovitost embalaže.
- Servisna podpora:navodila za namestitev, časovni razpored, odpravljanje težav in intervale obnove.
Kje Qingdao Star Machine Technology Co., Ltd. se prilega
priQingdao Star Machine Technology Co., Ltd., naša ekipa podpira projekte zbiranja prahu s komponentami pulznega curka in praktičnimi inženirskimi smernicami – še posebej za kupce, ki želijo manj presenečenj po namestitvi. Če poskušate stabilizirati DP, zmanjšati količino odpadnega stisnjenega zraka ali zmanjšati nenačrtovane izpade vrečarjev, vam lahko pomagamo potrditi izbirne dejavnike (konfiguracija vrat, napetost tuljave, strategija kakovosti zraka) in jih uskladiti z vašimi pogoji delovanja.
O tem vodniku
Ta članek je napisan kot praktična referenca za delovanje in vzdrževanje zbiranja prahu. Pri pregledu ali servisiranju impulznih ventilov vedno upoštevajte varnostne postopke na mestu, zahteve za zaklepanje/označevanje in priročnike za opremo.
pogosta vprašanja
Kolikokrat naj se sproži impulzni ventil na minuto?
Univerzalne številke ni. Začnite s konzervativnim časovnim razporedom, ki temelji na vaši obremenitvi s prahom in ciljnem razponu DP, nato pa prilagodite podatke. Če pulzirate agresivno samo zato, da preprečite vzpenjanje DP, je to znak za preverjanje stabilnosti zračnega tlaka, omejitev pihala in ali se odziv in velikost ventila ujemata s kolektorjem.
Kaj povzroča neprekinjeno puščanje impulznega ventila?
Pogosti vzroki vključujejo obrabo diafragme, ostanke na tesnilni površini, onesnaženje zraka (olje/voda) ali poškodbo sedeža. Nenehno puščanje porablja stisnjen zrak in lahko prikrije druge težave, ker sistem nikoli popolnoma ne »počiva« med impulzi.
Ali je večja velikost vrat vedno boljša?
Ne vedno. Če so vaša pihalna cev, šobe ali priključki restriktivni, večji ventil ne bo prinesel sorazmernega izboljšanja. Tisto, kar želite, je prava kombinacija hitrega odziva, ustreznega pretoka in poti navzdol, ki lahko dejansko učinkovito uporabi ta zrak.
Zakaj tuljave izgorejo na zbiralnikih prahu?
Neusklajenost napetosti, nestabilno napajanje, nepravilno ožičenje, prekomerna frekvenca utripanja ali kopičenje toplote lahko prispevajo k temu. Preverite specifikacije tuljave glede na izhod krmilnika, zaščitite ožičenje pred tresljaji in se izogibajte uporabi hitrega pulziranja kot nadomestka za odpravljanje težav s čiščenjem vzroka.
Kdaj je treba zamenjati diafragmo?
Zamenjajte, ko med pregledom opazite puščanje, oslabljene impulze, počasen odziv ali vidno obrabo diafragme. Če je v vašem okolju visoka vlažnost ali slaba kakovost zraka, so lahko intervali obnove krajši – izboljšanje filtracije zraka in drenaže lahko znatno podaljša življenjsko dobo diafragme.
Končne misli
Zbiralnik prahu je tako zanesljiv kot njegov čistilni sistem. Če je vaš DP nestabilen, se vrečke zgodaj pokvarijo ali se zdi, da stroški stisnjenega zraka uhajajo iz nadzora, osredotočanje na zanko pulznega curka—in izbiro desnegaImpulzni ventil ASCOkonfiguracija – pogosto zagotavlja najhitrejšo donosnost naložbe.
Ste pripravljeni nehati ugibati?
Delite svoje osnove zbiralnika prahu (vrsta/število filtrov, tlak v rezervoarju, postavitev pihala, napetost tuljave in klima na mestu) in pomagali vam bomo zožiti izbiro stabilne, stroškovno učinkovite nastavitve ventila. Če želite manj zaustavitev in bolj predvidljiv DP,kontaktirajte nasin poskrbimo, da se bo vaš čistilni sistem obnašal, kot bi se moral.
