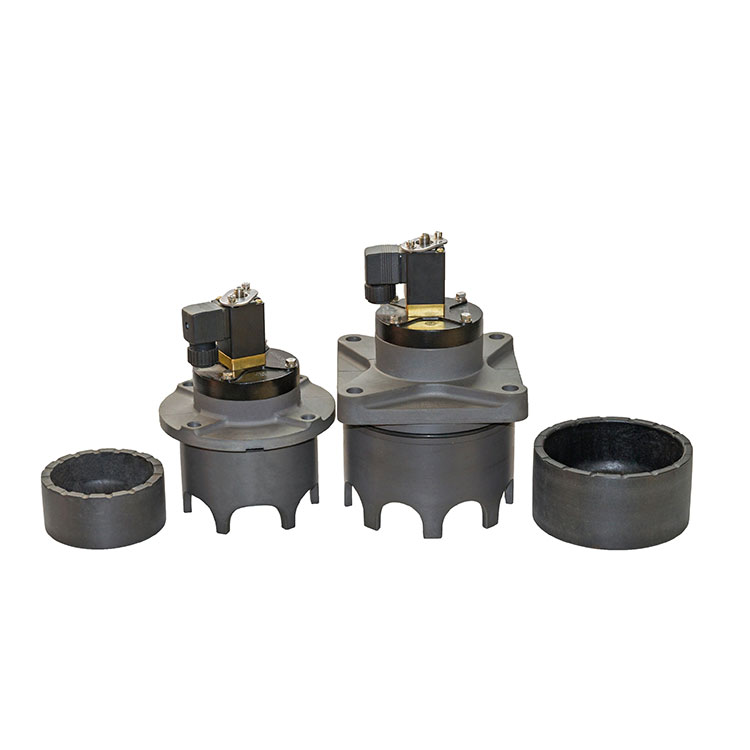

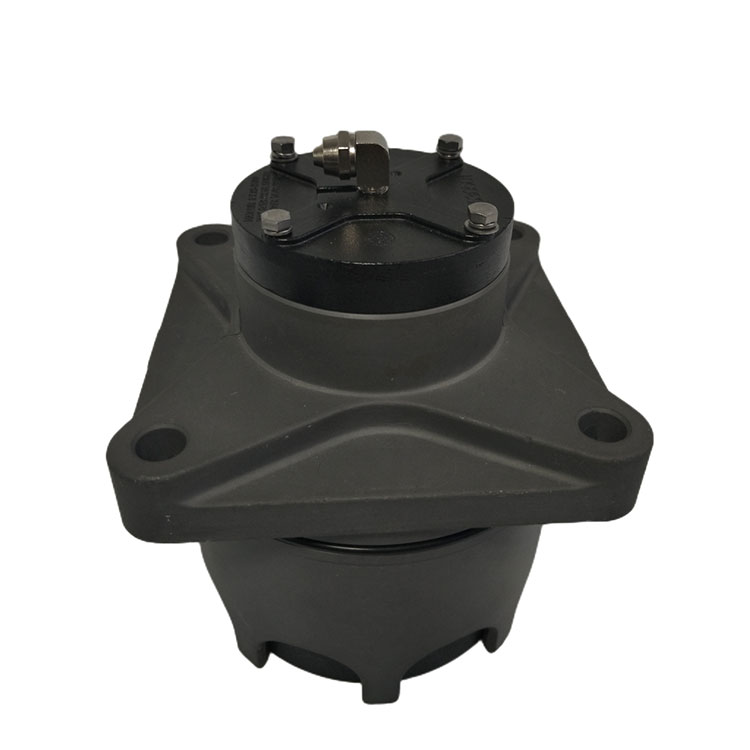

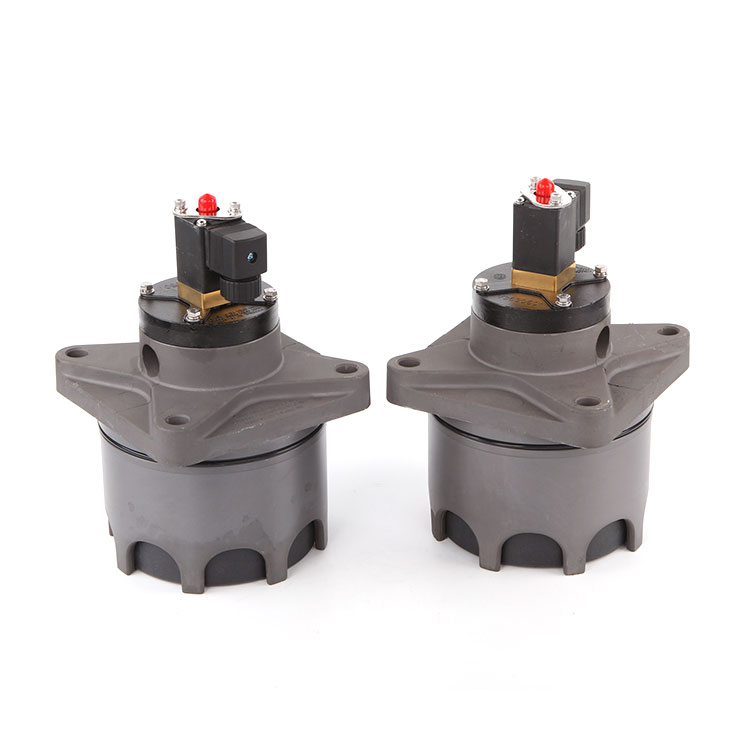

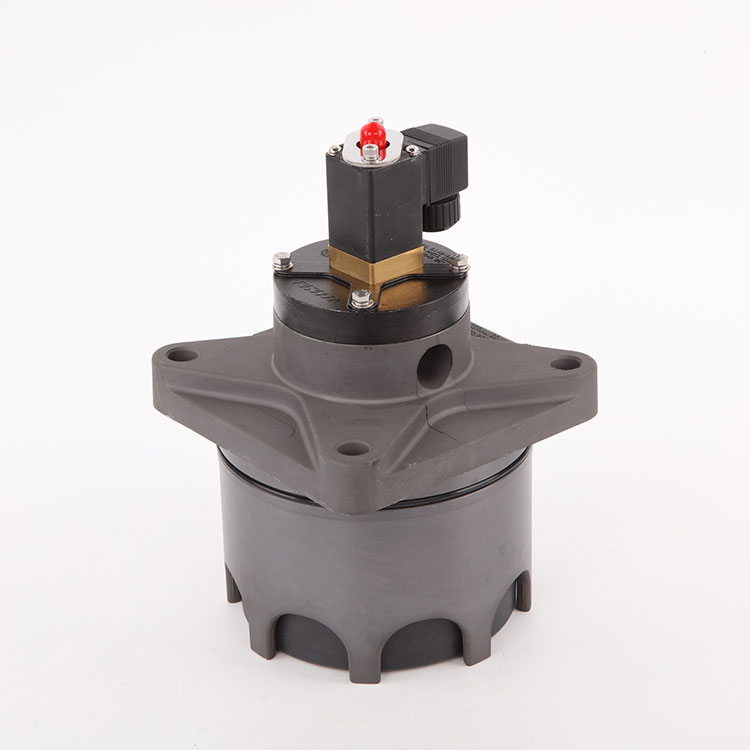

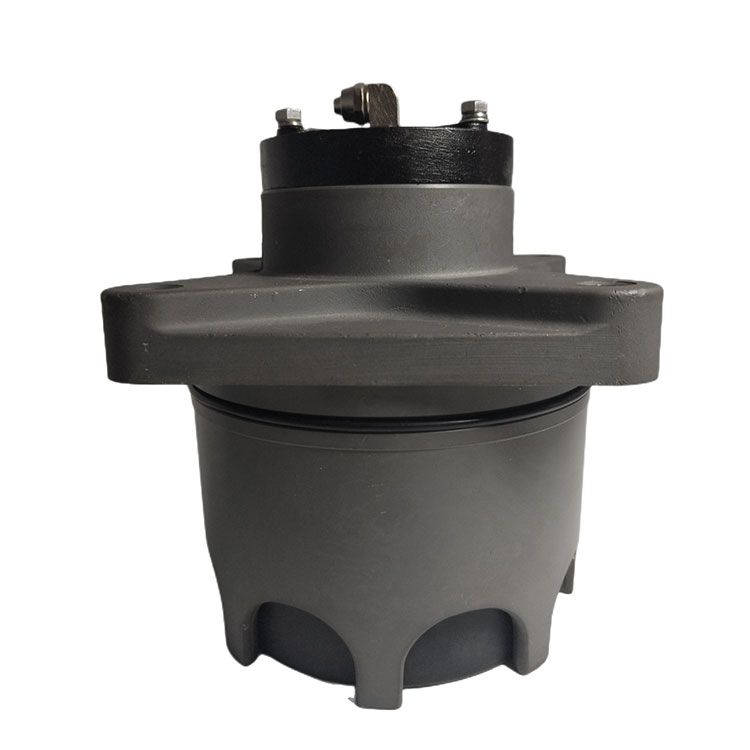

Batni impulzni ventil

Qingdao Star Machine ponuja V1614718 batni impulzni ventil, temelji na diafragmi elektromagnetni impulzni ventil in batni mehanizem, ki sprejme vgrajeno strukturo, z močnejšo zmogljivostjo pihanja in daljšo življenjsko dobo. Njegove temeljne značilnosti so:

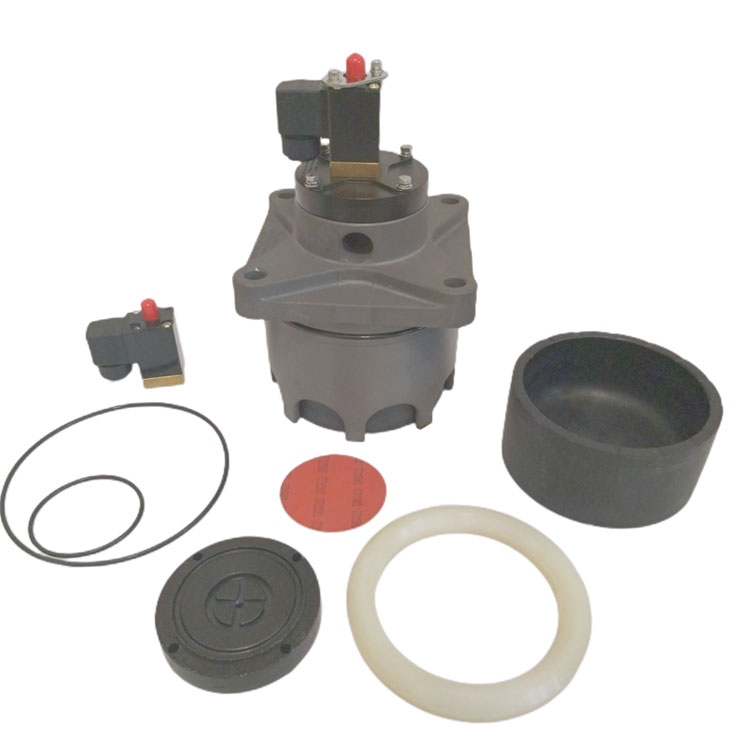

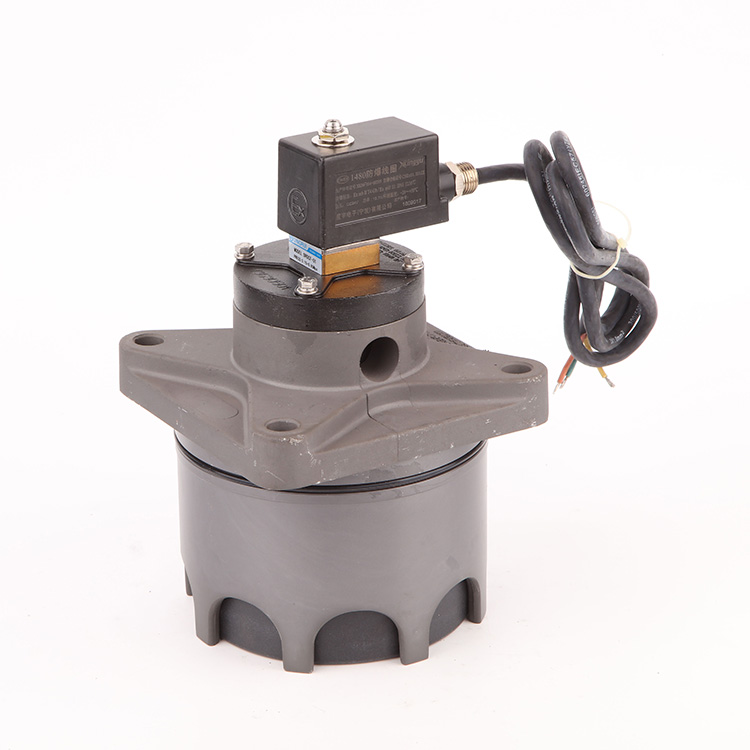

Strukturne značilnosti

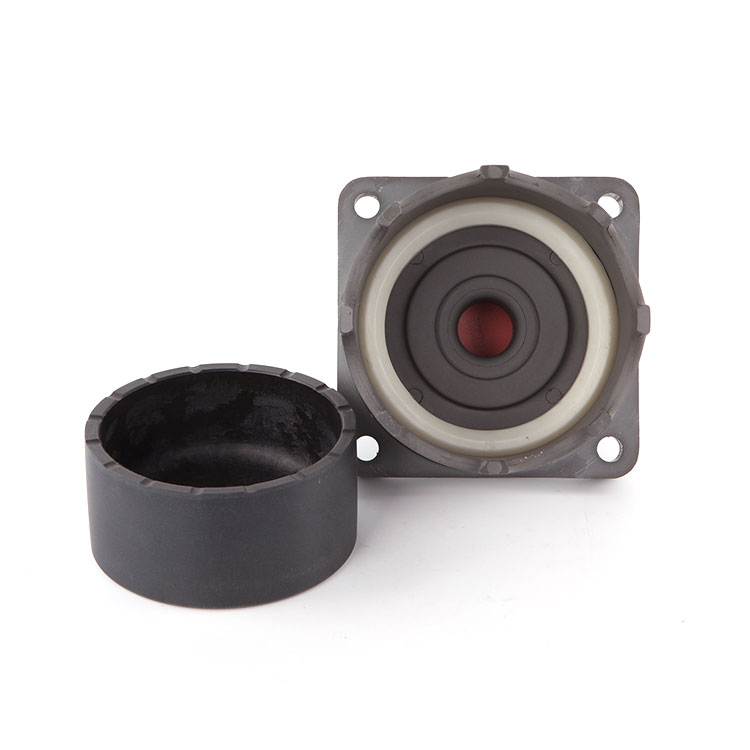

Območje zadnje komore bata je sestavljeno iz elektromagnetne pilotne glave, bata in ventila, večje od sprednje komore, pnevmatska sila pa zagotavlja občutljivo zapiralno stanje.

Odpoved gumijaste diafragme in tlačnega vzmeta, uporaba strukture bata z visoko trdnostjo, znatno izboljšata trajnost.

Delovno načelo batnega impulznega ventila je razdeljeno na dve stopnji:

Stanje pihanja: Ko signal vnese signal električni krmilnik, elektromagnetna pilotna glava odpre luknjo za razkladanje, tlačni plin v sprednji komori bata pa dvigne bat in odpre pihalni kanal.

Zaprto stanje: Ko izgine signal, je luknja za razkladanje zaprta, tlak plina v zadnji komori bata potisne bat na ponastavitev in kanal je zaprt.

Tehnični standard

Delovni tlak: 0,2 ~ 0,6MPA

Specifikacija napetosti: DC24V ali AC220V/50Hz

Zaščitna ocena: IP65

Delovni medij: čist zrak

Uporabna temperatura: Tip sobne temperature -25 ~ 85 ℃, visoka temperaturna vrsta -25 ~ 230 ℃.

Življenjska doba: 1 milijon krat

Specifikacija namestitve batnega impulznega ventila

Zahteve za tesnjenje: Navojno povezavo je treba napolniti s PTFE surovino ali navojno tesnilno maso, kombinirana površina škatle za distribucijo zraka pa naj bo gladka in čista.

Obdelava vira zraka: Vratniško cev zračne škatle za distribucijo zraka je treba namestiti s filtrom in regulatorjem, dno pa je opremljeno z odtočnim ventilom, da se zagotovi, da je stisnjen zrak suh in brez nečistoč.

Natančnost obdelave: Namestitev zračnega paketa se konča v skladu s obdelavo slike 2, da se zagotovi, da je toleranca velikosti in hrapavost površine.

Zahteve za čiščenje: Zračno blazino in puhanje je treba pred namestitvijo temeljito očistiti, da se prepreči preostale odpadke.

Povezava

Pri namestitvi z okroglim razdelilnikom bi morale biti dimenzije po sliki 3, da se zagotovi ujemanje povezave (npr. Φ150/φ120 odprtine).

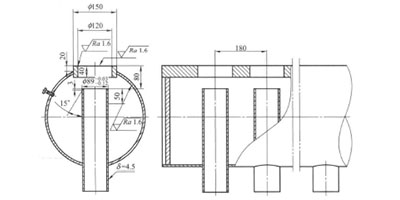

Obdelovalni diagram povezave razdelilnika (slika 2) določa ključne dimenzije: 180 mm Skupna širina, 15 ° koš, Δ = 4,5 mm debelina stene.

Zunanje dimenzije

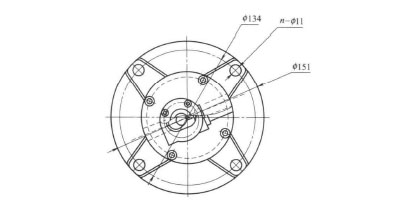

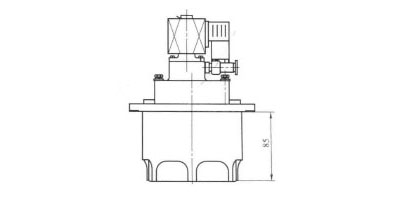

Zunanje dimenzije 3-palčnega batnega impulznega ventila so prikazane na sliki 3, s ključnimi parametri, kot so skupna dolžina 134 mm in pritrdilne luknje φ151 mm označene.

S kompaktno zasnovo in prilagodljivo razporeditvijo puhanja je ventil primeren za povpraševanje po visokem čiščenju pepela v sistemu za odstranjevanje prahu. Z optimizacijo strukture bata in elektromagnetnega nadzora doseže hiter odziv in stabilno delovanje ter izpolnjuje stroge zahteve zanesljivosti in natančnosti za izvozne izdelke.
