Kakšne so razlike med pravokotnimi, potopljenimi in ravnimi impulznimi ventili? Kako izbrati glede na zahteve?

Elektromagnetni impulzni ventil kot ključne aktivacijske komponente v čistilnih sistemih s pulznim curkom služi kot "stikalo" za stisnjen zrak za vrečaste zbiralnike prahu s pulznim curkom. Njegova zmogljivost neposredno vpliva na zmogljivost zbiralnika in učinkovitost zajemanja prahu. Da bi uporabnikom v industriji pomagali pri natančnem razumevanju tehničnih razlik med tremi glavnimi tipi impulznih ventilov – pravokotnim, potopljenim in ravnim skozi – in pri znanstvenem oblikovanju izbirnih načrtov, ta članek sistematično opisuje strukturo, načela in uporabne scenarije teh ventilov na podlagi industrijskih tehničnih specifikacij in značilnosti izdelka. Zagotavlja referenco za inženirsko načrtovanje odstranjevanja prahu ter delovanje in vzdrževanje opreme.

I. Osnovne definicije in strukturne značilnosti treh vrst impulznih ventilov

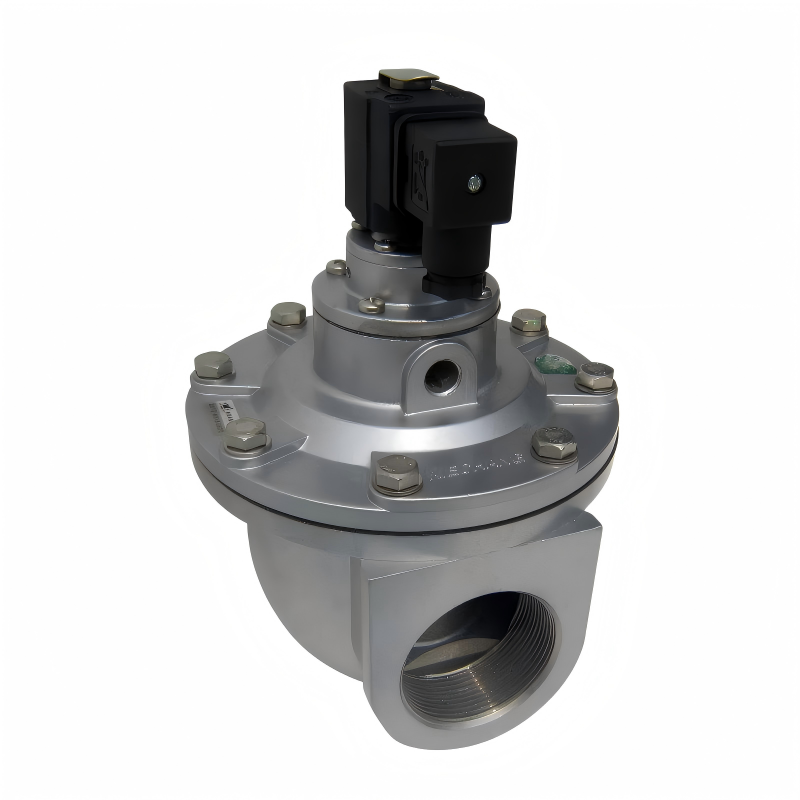

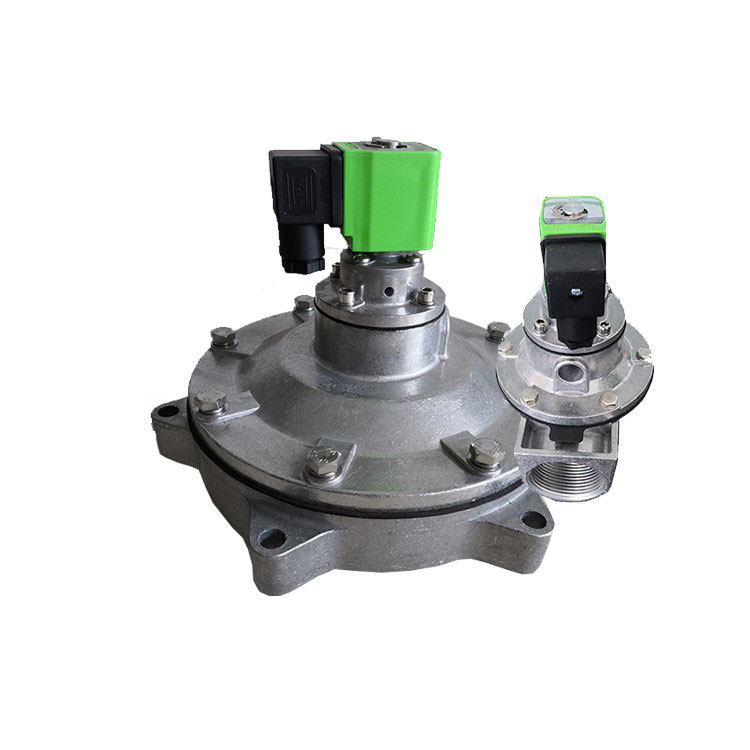

Pravokotni elektromagnetni impulzni ventil

Njegova značilnost je, da sta dovodni in odvodni cevi pravokotnega ventila pod kotom 90°. Ohišje ventila in pokrov sta tlačno ulita z uporabo materiala iz aluminijeve zlitine. Po površinski obdelavi izkazujejo odlično odpornost proti koroziji. Diafragma in tesnilno tesnilo sta izdelana po postopku vulkaniziranega kompozita. Surovine za elektromagnetno pilotsko glavo so sestavljene iz visoko učinkovitih magnetnih materialov in materialov za magnetno zaščito iz nerjavečega jekla. Kritični sestavni deli, kot so vzmeti in pritrdilni elementi, so izdelani iz nerjavečega jekla. Način povezave: Cev razdelilnika zraka (rezervoarja za zrak) in pihalna cev zbiralnika prahu sta vstavljeni v dovod oziroma izhod ventila, zatesnjeni s stiskalnimi maticami na obeh koncih.

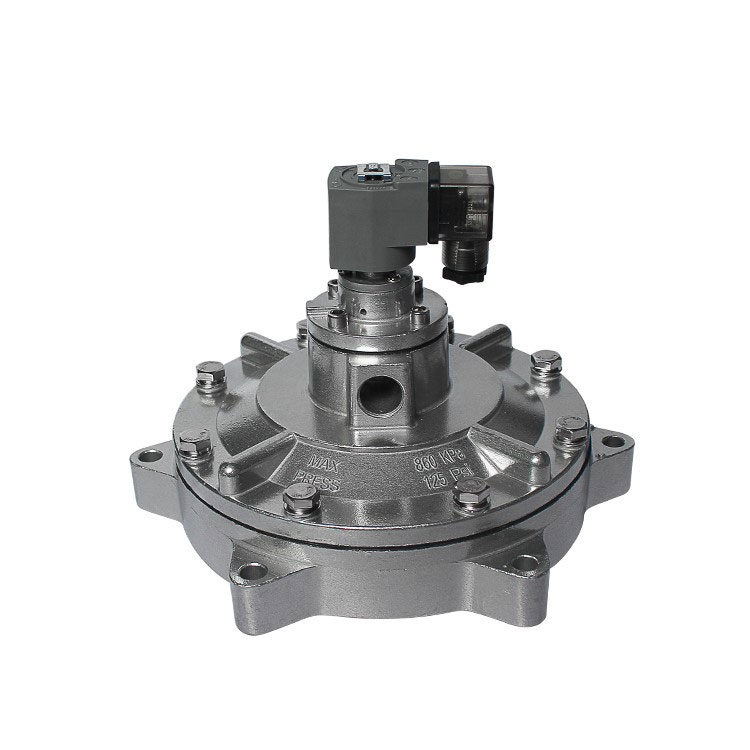

Potopljeni elektromagnetni impulzni ventil

Sestavljen je iz elektromagnetne pilotne glave, sklopa membrane (membrana, tlačna vzmet, tesnilo) in telesa ventila. Nameščen potopljen v rezervoar za zrak, je povezan z rezervoarjem preko prirobnice. Izhodna odprtina je centralno nameščena znotraj telesa ventila znotraj rezervoarja in se razteza skozi komponente, kot je naprava, ki prodira skozi steno, da vstopi v pihalno komoro za delovanje. Ta vrsta ventila ima optimizirano zasnovo pretočnega kanala, ki učinkovito zmanjša upor pretoka plina in zagotavlja stabilno delovanje tudi pri nizkih tlakih. Ta oblika zmanjša porabo energije in podaljša življenjsko dobo membrane.

Ravni elektromagnetni impulzni ventil

Središčne črte dovoda in izstopa zraka so poravnane v ravni črti brez kotnega odstopanja, pri čemer je smer pretoka plina jasno označena na površini telesa ventila. Namestitev vključuje priključitev enega konca na zračno cev, ki poteka od rezervoarja za zrak, drugega konca pa na zračno cev v pihalni komori. Njegova preprosta zgradba olajša namestitev, zaradi česar je običajna komponenta impulznih zbiralnikov prahu z zračnim rezervoarjem.

II. Primerjalna analiza skupnih in razločnih delovnih principov

Načelo delovanja pravokotnih impulznih ventilov

Membrana znotraj ventila ga deli na sprednjo in zadnjo zračno komoro. Ko je stisnjen zrak doveden, vstopi v zadnjo komoro skozi odprtino za plin. Tlak v zadnji komori prisili membrano, da zapre izhodno odprtino, s čimer se ventil postavi v "zaprto" stanje.

Električni signal iz instrumenta za krmiljenje impulznega curka premakne armaturo elektromagnetnega impulznega ventila in odpre odzračevalno odprtino zadnje komore. Tlak v zadnji komori hitro pade, kar povzroči, da se diafragma umakne. Stisnjen zrak nato curlja skozi izhod ventila, s čimer se impulzni ventil postavi v "odprto" stanje. Takojšnji izpust stisnjenega zraka ustvari curek.

Ko električni signal iz krmilnika impulzov preneha, se armatura ventila ponastavi. Prezračevalna odprtina zadnje komore se zapre in tlak v zadnji komori naraste, kar prisili membrano nazaj proti izhodu ventila. Impulzni ventil se vrne v "zaprto" stanje.

Načelo delovanja potopljenega impulznega ventila

Impulzni ventil je razdeljen na sprednji in zadnji prekat. Ko je stisnjen zrak doveden, vstopi v zadnjo komoro skozi odprtino za plin. Tlak v zadnji komori prisili diafragmo, da zapre izhod ventila, pri čemer pulzni ventil ostane v "zaprtem" stanju.

Ko električni signal iz krmilnika impulzov premakne armaturo ventila, se odpre zračnik zadnje komore. Hitra izguba tlaka v zadnji komori povzroči premikanje membrane, kar omogoča izpust stisnjenega zraka skozi izhod ventila. Impulzni ventil preide v "odprto" stanje in za trenutek sprosti sunek stisnjenega zraka.

Ko električni signal iz krmilnika impulzov preneha, se armatura ventila ponastavi, zračnik zadnje komore se zapre in tlak v zadnji komori naraste, kar prisili membrano, da zapre izhod ventila. Impulzni ventil se vrne v "zaprto" stanje.

Načelo delovanja ravnega impulznega ventila

1. Zapiranje ob izklopu: Stisnjen zrak vstopa v zadnjo komoro skozi odprtino za plin. Tlak v zadnji komori > tlak v sprednji komori, potiskanje diafragme, da se zapre izhod glavnega ventila, zapiranje ventila.

2. Odpiranje ob vklopu: impulzni krmilnik pošlje signal, elektromagnetna sila dvigne armaturo in odpre odprtino za odzračevanje. Tlak v zadnji komori hitro pade, kar ustvarja razliko v tlaku med sprednjo in zadnjo komoro. Membrana se premakne nazaj, odpre odprtino glavnega ventila in stisnjen zrak se izpihne.

3. Ponastavitev ob izklopu: Ko električni signal preneha, se armaturna vzmet vrne in zapre odzračevalno odprtino. Tlak v zadnji komori se obnovi skozi odprtino za plin, kar povzroči, da se membrana ponastavi in ​​zapre odprtino glavnega ventila ter se vrne v začetno stanje.

III. Ključni tehnični parametri in izbirna merila

Standardizacija osnovnih tehničnih parametrov: Domači pravokotni in ravni pretočni impulzni ventili delujejo v območju tlaka 0,4–0,6 MPa. Uvoženi primerki enotno delujejo pri 0,4-0,6 MPa, ne glede na vrsto. Obe kategoriji ne kažeta bistvenih razlik v toleranci tlaka ali nazivnih tlakih uporabe.

Tri temeljna načela znanstvene selekcije

1. Načelo združljivosti delovnega tlaka: Za nizkotlačne scenarije (ki zahtevajo zmanjšan tlak vira zraka) dajte prednost potopljenim elektromagnetnim impulznim ventilom. Za standardne tlačne pogoje (0,4–0,6 MPa) prilagodljivo izberite pravokotne ali ravne tipe glede na omejitve namestitve.

2. Načelo ujemanja prostora za namestitev: Ko sta rezervoar za zrak in pihalna cev navpično poravnana, uporabite pravokotne elektromagnetne impulzne ventile. Za linearne postavitve uporabite ravne elektromagnetne impulzne ventile. Kadar je potrebna notranja namestitev znotraj rezervoarja za zrak, so prednostni potopljeni elektromagnetni impulzni ventili.

3. Načelo ujemanja tipa opreme: Impulzni zbiralniki prahu Air-box morajo predvsem uporabljati ravne elektromagnetne impulzne ventile. Pulzni vrečasti zbiralniki prahu lahko izberejo pravokotne elektromagnetne impulzne ventile glede na kot namestitve. Za velike sisteme za zbiranje prahu, ki delujejo v pogojih nizkega tlaka, se priporočajo potopljeni elektromagnetni impulzni ventili.

IV. Kontekst in perspektiva uporabe v industriji

Elektromagnetni impulzni ventil se v veliki meri uporablja pri aplikacijah za zbiranje prahu, njegova stabilnost delovanja pa neposredno vpliva na učinkovitost čiščenja okolja in kontinuiteto industrijske proizvodnje. Ker se okoljski standardi še naprej izboljšujejo, se zahteve po energetsko učinkovitih impulznih ventilih z dolgo življenjsko dobo še naprej povečujejo. Namen te izdaje tehničnih primerjav in izbirnih smernic za tri običajne vrste impulznih ventilov je uporabnikom v industriji pomagati, da se izognejo pastem pri izbiri, povečajo učinkovitost sistema za zbiranje prahu in zmanjšajo operativne stroške. V prihodnosti se bo tehnološki napredek osredotočil na natančnejši nadzor tlaka, podaljšano življenjsko dobo in širšo prilagodljivost različnim delovnim pogojem, kar bo zagotavljalo podporo osrednjim komponentam za industrijsko zeleno transformacijo.
