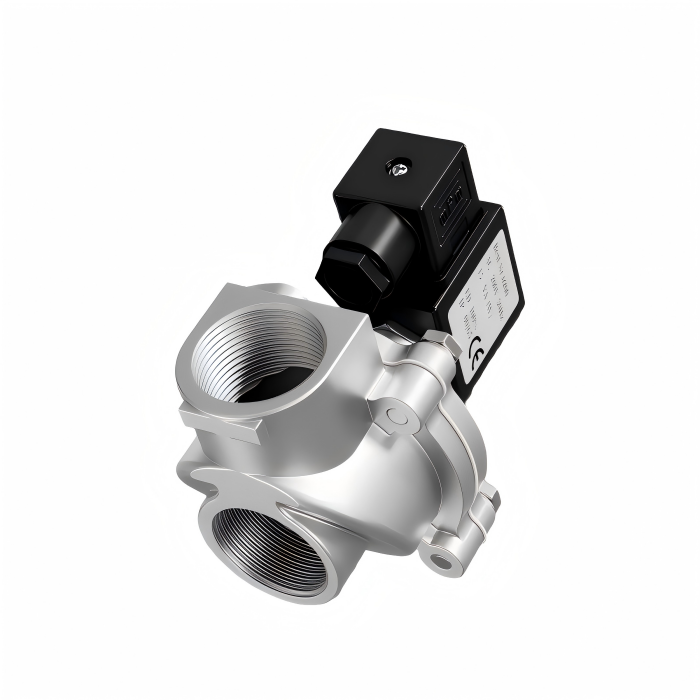

Impulzni ventil DMF-Z-20

Pravokotni elektromagnetni impulzni ventil DMF-Z-20 Elektromagnetni impulzni ventil (znan tudi kot membranski ventil) služi kot "stikalo" za stisnjen zrak za čistilni sistem z impulznim curkom v vrečastih zbiralnikih prahu z impulznim curkom. Krmiljen s signali iz instrumenta za krmiljenje pulznega curka, zaporedoma izvaja čiščenje s pulznim curkom na filtrirnih vrečkah po vrstah (ali predelkih), pri čemer vzdržuje upornost zbiralnika prahu v vnaprej nastavljenem območju, da zagotovi njegovo zmogljivost obdelave in učinkovitost zbiranja prahu.

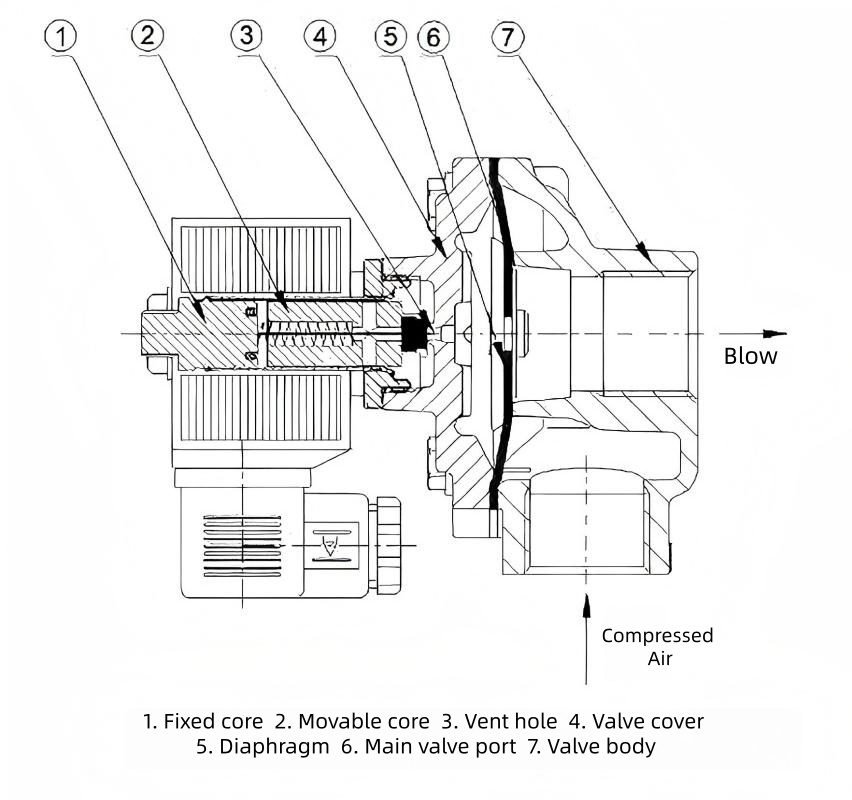

Shematski diagram:

Strukturne značilnosti:

DMF-Z-20 je pravokotni električni impulzni elektromagnetni ventil. Njegove strukturne značilnosti so naslednje:

Pravokotna zasnova: vstop in izhod tvorita kot 90°, kar zagotavlja gladek pretok zraka in primernost za namestitev med rezervoarje za zrak in izpihovalne cevi zbiralnika prahu.

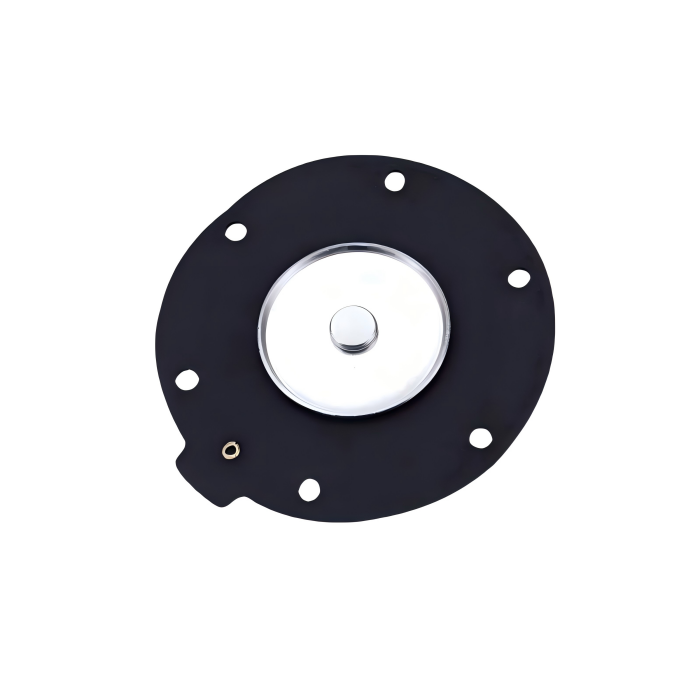

Ključne komponente: Vključuje elektromagnetno glavo, diafragmo, telo ventila in vzmet. Telo ventila je izdelano iz aluminijeve zlitine, medtem ko ima membrana običajno strukturo, ojačano s tkanino iz nitrilne gume, ki nudi odpornost proti obrabi in visoko tesnjenje.

Način povezave: ima priključni navoj G3/4" z nazivnim premerom 20 mm.

Membransko aktiviranje: Upravlja se s pnevmatskim diferenčnim tlakom. Ko je pod napetostjo, glava solenoida odpre razbremenilno odprtino za odzračevanje tlaka v zadnji komori, kar omogoči plinu v sprednji komori, da dvigne membrano za povratni udarec. Po izklopu napetosti se vzmet ponastavi, da zapre odprtino in ponovno vzpostavi zaprto stanje.

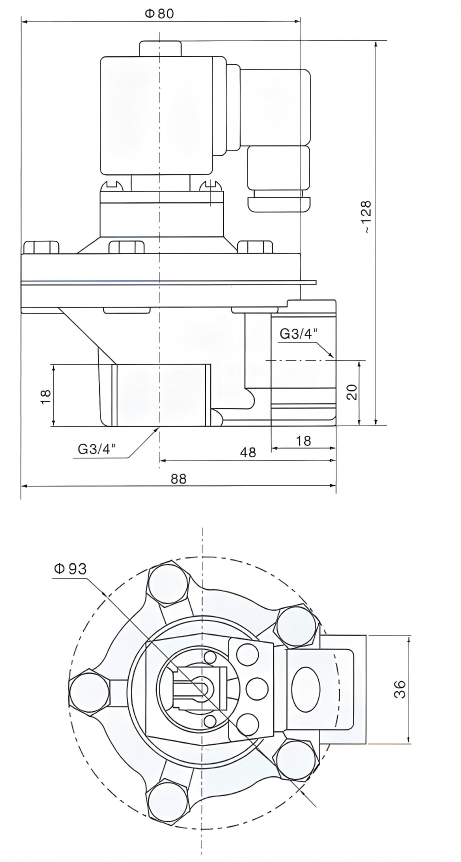

DMF-Z-20 Splošne mere:

Tehnične specifikacije:

Načelo delovanja:

Pravokotni elektromagnetni impulzni ventil DMF-Z-20 Membrana deli elektromagnetni impulzni ventil na sprednjo in zadnjo zračno komoro. Ko je stisnjen zrak doveden, vstopi v zadnjo komoro skozi odprtino za plin. Na tej točki tlak v zadnji komori prisili sklop membrane, da zapre izhod ventila, s čimer elektromagnetni impulzni ventil postavi v "zaprto" stanje.

Električni signal iz instrumenta za krmiljenje pulznega curka povzroči, da se armatura ventila umakne. To odpre izpušno odprtino v zadnji komori in hitro zmanjša pritisk. Membranski sklop se premakne nazaj, kar omogoča, da stisnjen zrak curlja skozi izstopno odprtino ventila. Ventil preide v "odprto" stanje.

Ko električni signal krmilnika pulznega curka preneha, se armatura elektromagnetnega pulznega ventila ponastavi. Izpušna odprtina zadnje komore se zapre in tlak v zadnji komori se poveča, kar prisili sklop membrane, da se tesno prilega izhodu ventila. Elektromagnetni impulzni ventil se vrne v "zaprto" stanje.

Področja uporabe:

Jedro DMF-Z-20 je zasnovano za sisteme za čiščenje vrečastih zbiralnikov prahu s pulznim curkom, združljivo s filtrirnimi vrečkami, filtrirnimi vložki, keramičnimi cevmi in drugimi filtrirnimi elementi. Služi kot "stikalo" stisnjenega zraka za povratni sistem. Njegove aplikacije so skoncentrirane v industrijskih okoljih z veliko prahu:

Nadzor prahu v okolju:Čistilni sistemi s pulznim curkom, združljivi z različnimi zbiralniki prahu z vrečami/kartušami.

Industrijska proizvodnja:Gradbeni materiali (cement/apno), metalurgija (jeklo/talilništvo), rudarstvo, kemikalije, farmacevtski izdelki, predelava krmil, obdelava lesa, izdelava papirja itd.

Druge aplikacije:Pomožno pihanje v pnevmatskih transportnih sistemih in oprema/pogoji delovanja, ki zahtevajo čiščenje s pulznim curkom.
