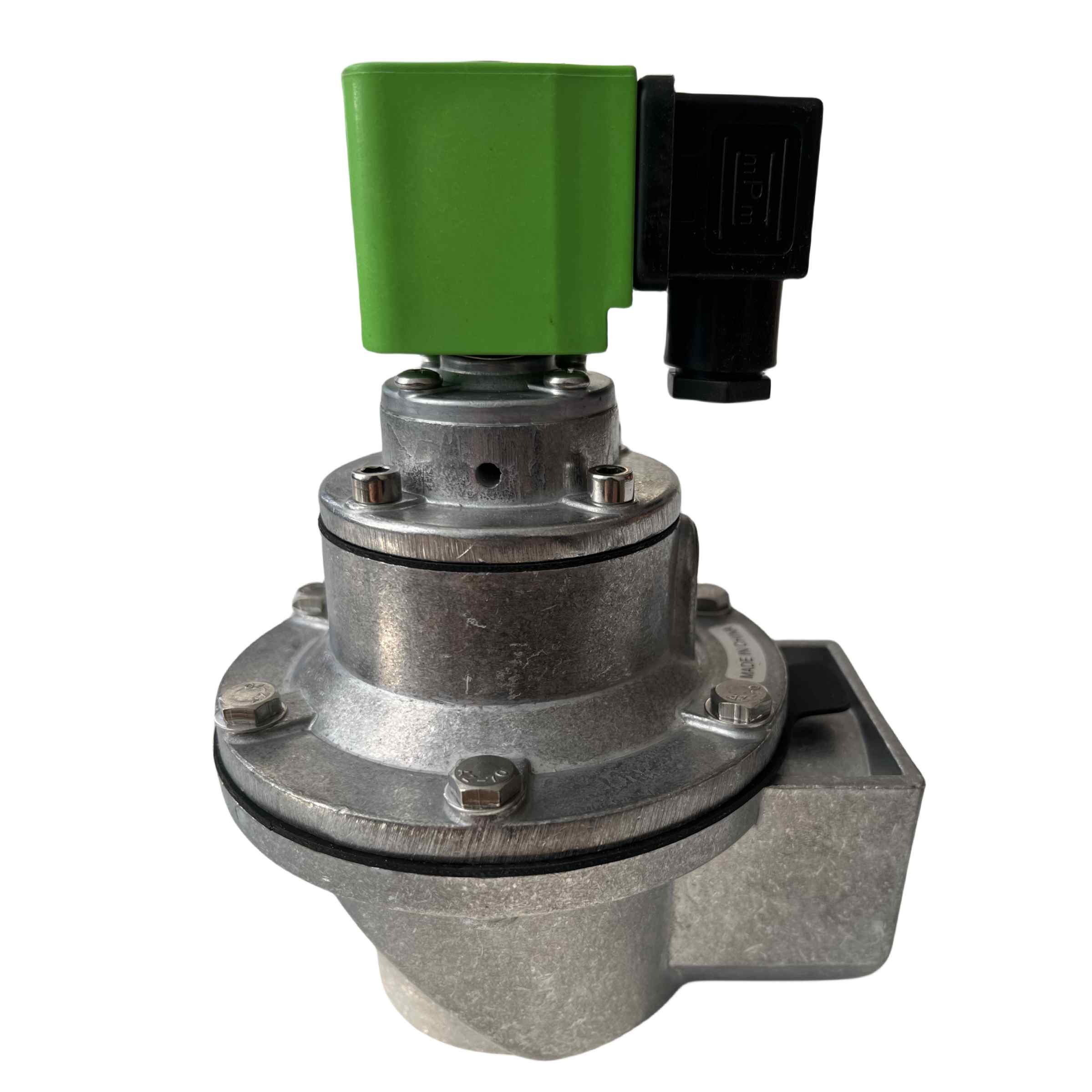

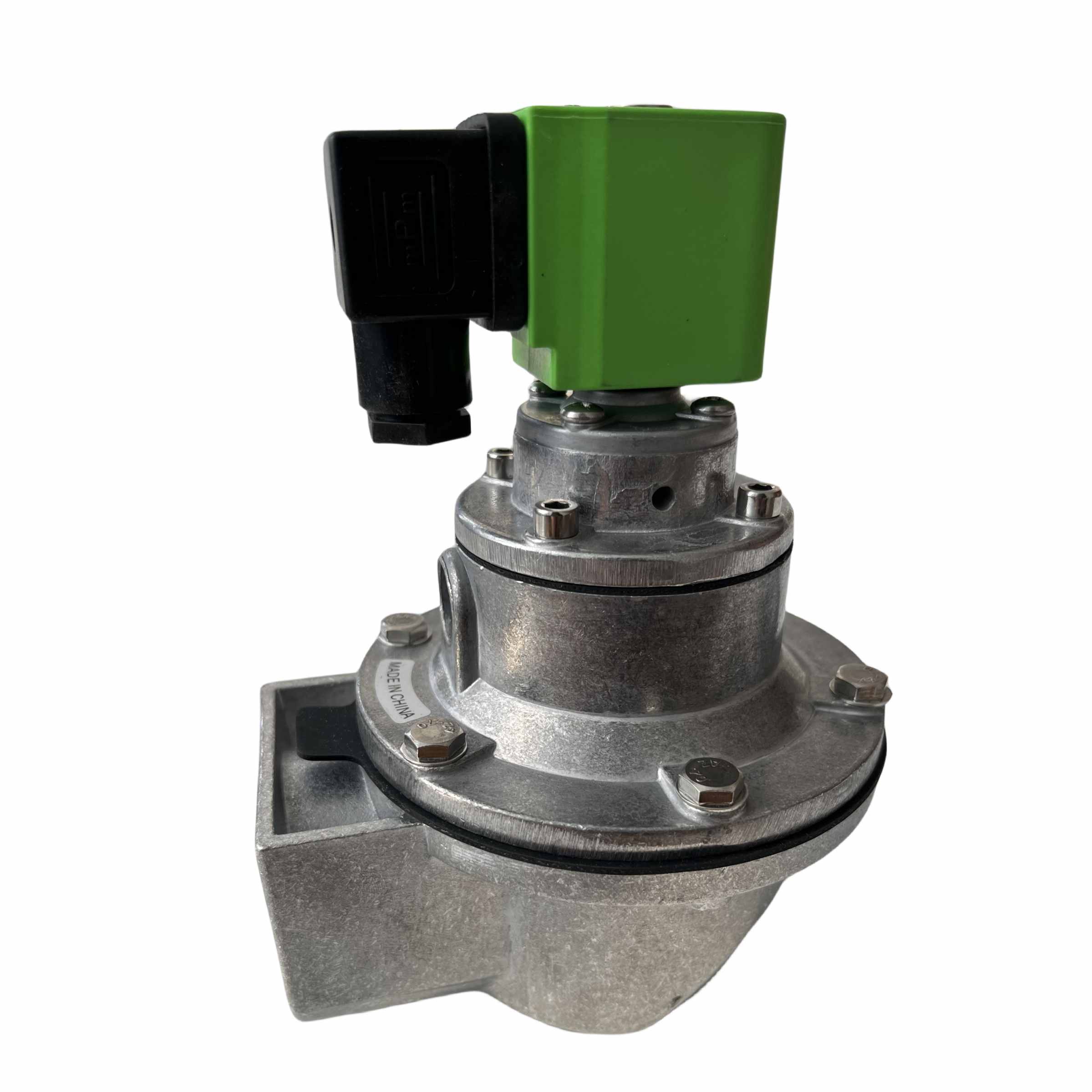

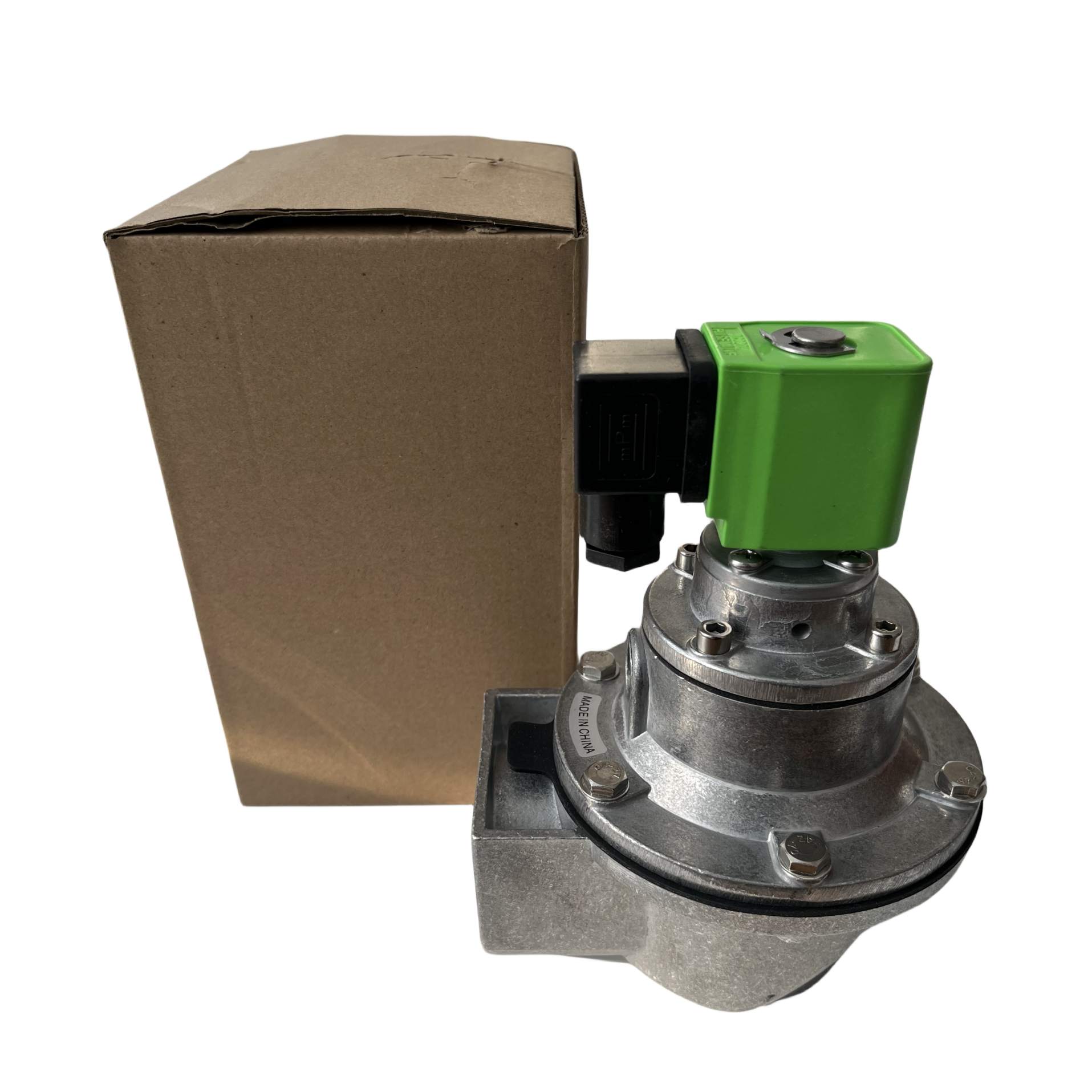

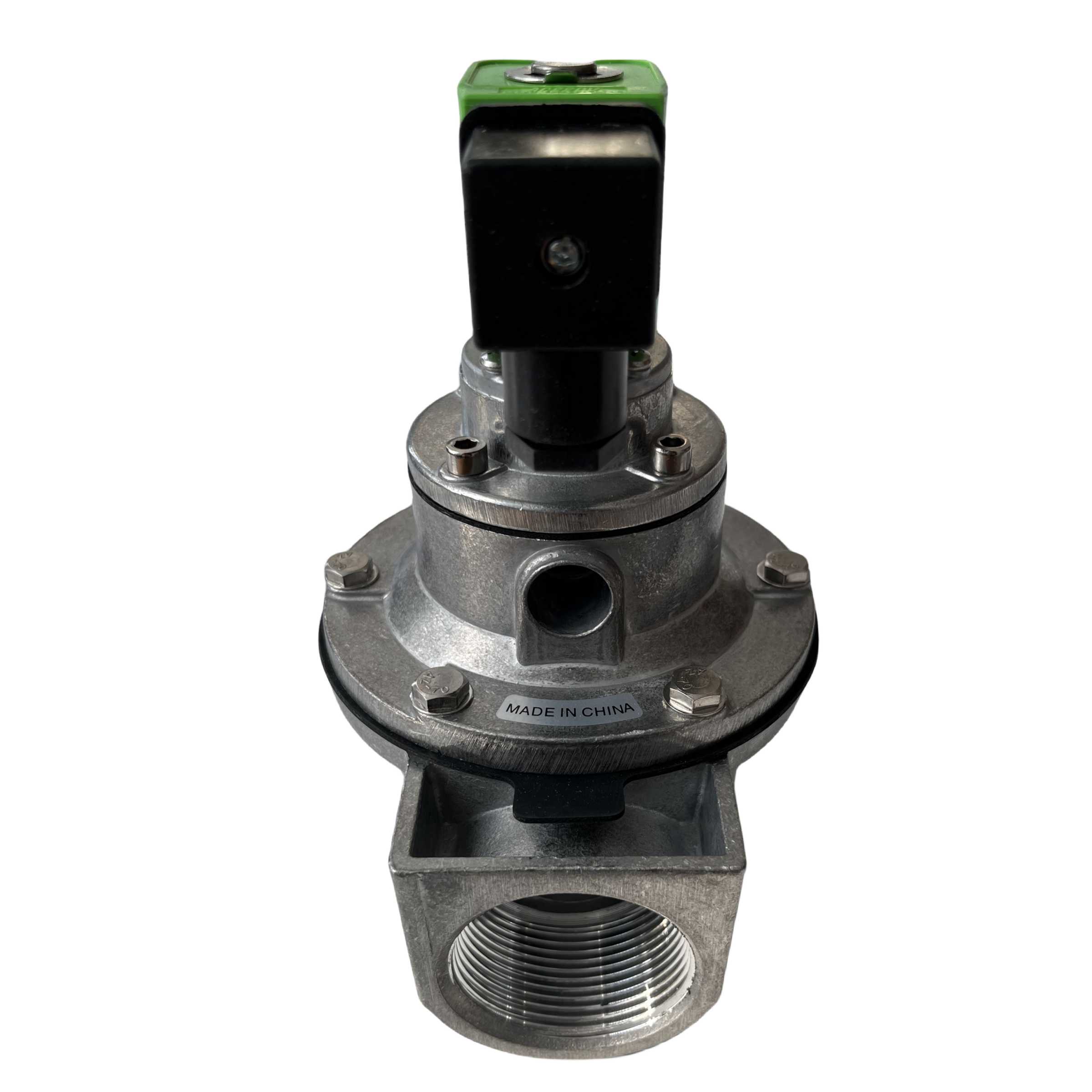

Impulzni ventil DMF-Z-40S

Opis izdelka:

Impulzni ventil DMF-Z-40S je pravokotni ventil, ki se uporablja v sistemu čiščenja s pulznim curkom vrečastih zbiralnikov prahu s pulznim curkom. Je zelo učinkovit za čiščenje širokega nabora filtrirnih elementov, vključno z okroglimi vrečkami, ovojnimi vrečkami, vrečkami nepravilnih oblik in vrečkami iz kovinskih vlaken, kot tudi filtrirnih vložkov, keramičnih cevi in ​​sintranih plastičnih plošč. Impulzni ventil je mogoče povezati z zračnimi rezervoarji in pihalnimi cevmi za zbiranje prahu, da se ustvarijo potrebni zračni impulzi za čiščenje.

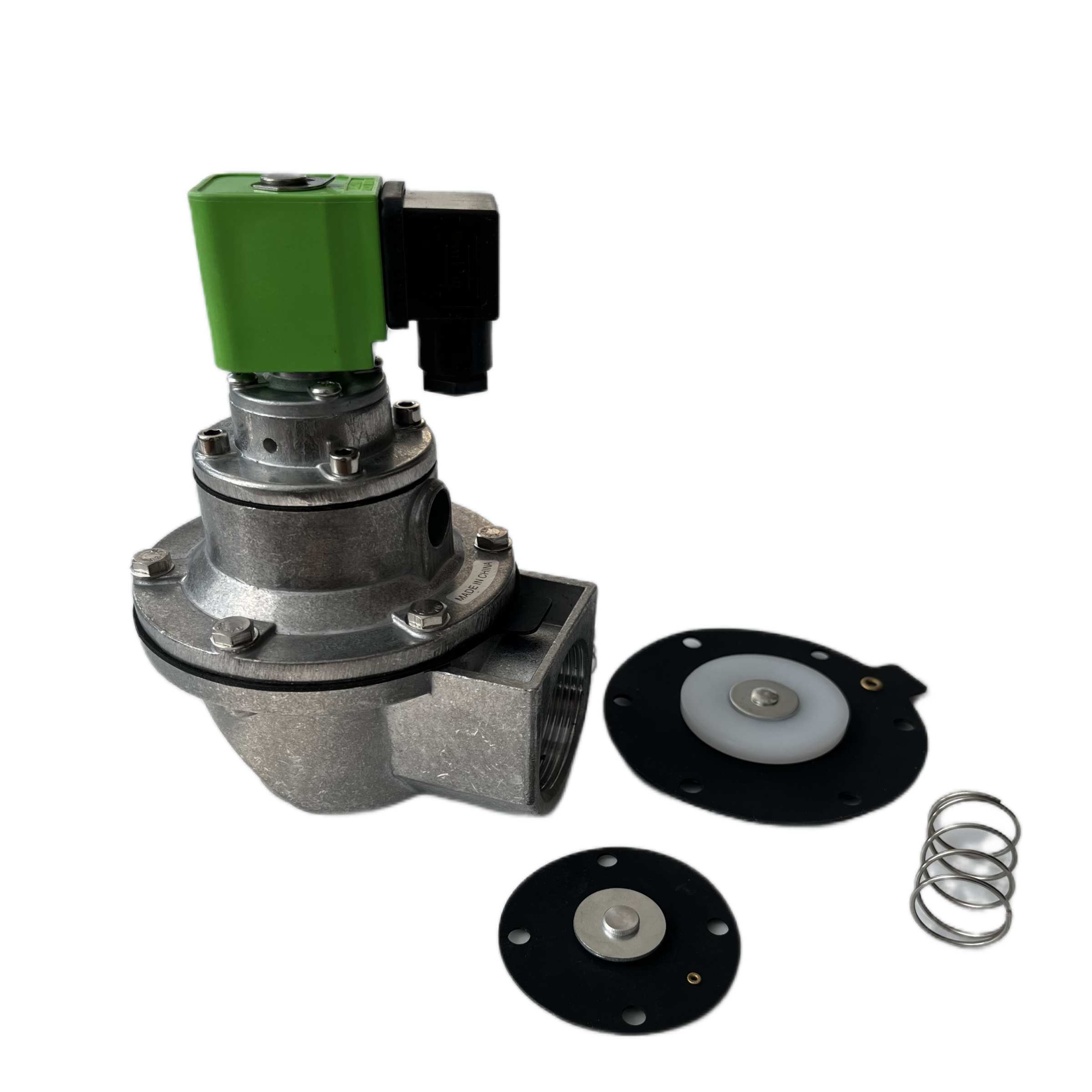

Ventil ima pravokotno zasnovo z vstopnimi in izstopnimi odprtinami pod kotom 90 stopinj. Telo in pokrov ventila sta izdelana iz tlačno lite aluminijeve zlitine s površinsko obdelavo, odporno proti koroziji, membrana pa uporablja tesnilo iz kovinsko-gumijastega kompozita. Deluje tako, da ima membrano, ki ločuje sprednjo in zadnjo zračno komoro. Ko se aktivira elektromagnetni signal, se zadnja komora odzrači, da se zažene impulzni curek. Elektromagnetni impulzni ventili imajo preprosto strukturo, so poceni, enostavni za namestitev in vzdrževanje, hitro se odzivajo in ne porabijo veliko energije. Deluje lahko pri temperaturah od -10 °C do 55 °C in je zasnovan tako, da zdrži 2-3 leta ali 1 milijon ciklov odpiranja/zapiranja.

Parameter izdelka:

Delovni tlak: 0,1 MPa do 0,7 MPa

Delovni medij: Čist zrak, ki je bil razmaščen in razvlažen

Delovna napetost: 24 V DC, 220 V AC, 110VAC

Delovni tok: 800 mA / 60 mA

Delovno okolje: temperatura -10 °C do 55 °C, relativna vlažnost ne presega 85 %

Življenjska doba: 2–3 leta ali 1 milijon vklopov/izklopov

Odzivni čas odpiranja: < 0,03 s (pri 85 % nazivne napetosti)

Izolacijska upornost: > 1 MΩ

Dielektrična trdnost: elektromagnetna tuljava lahko vzdrži napetost 250 V pri 50 Hz 1 minuto brez okvare

Preskus vibracij: vzdrži vibracije pri frekvenci 20 Hz, polna amplituda 2 mm, 30 minut

Življenjska doba diafragme: ≥1 milijon ciklov

Zahteve glede videza: površina telesa ventila ne sme imeti vidnih poškodb, kot so luščenje barve, praske ali robovi

Namestitev in vzdrževanje

Impulzni ventil DMF-Z je pravokotni ventil z 90-stopinjskim kotom med vstopom in izstopom. Primeren je za vgradnjo in povezavo med rezervoarji za shranjevanje zraka in izpihovalnimi cevmi za zbiranje prahu, kar zagotavlja nemoten pretok zraka in impulzni pretok zraka za čiščenje, ki ustreza specifikacijam.

Elektromagnetni impulzni ventili imajo visoke zahteve glede čistosti medija; mediji, ki vsebujejo delce, niso primerni za uporabo, vse nečistoče pa je treba najprej odfiltrirati. Poleg tega viskozni mediji niso primerni za uporabo.
