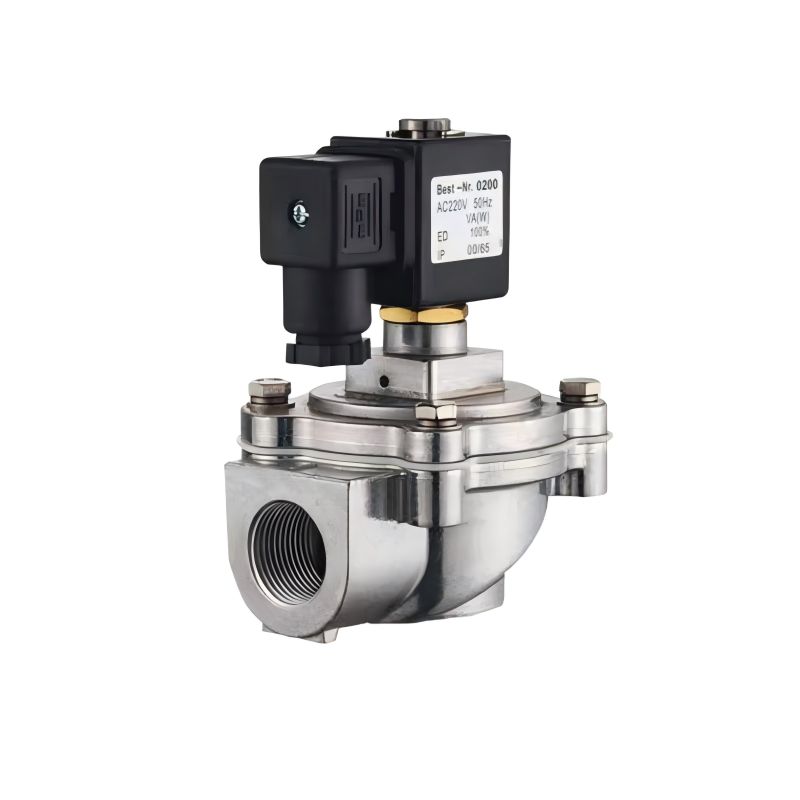

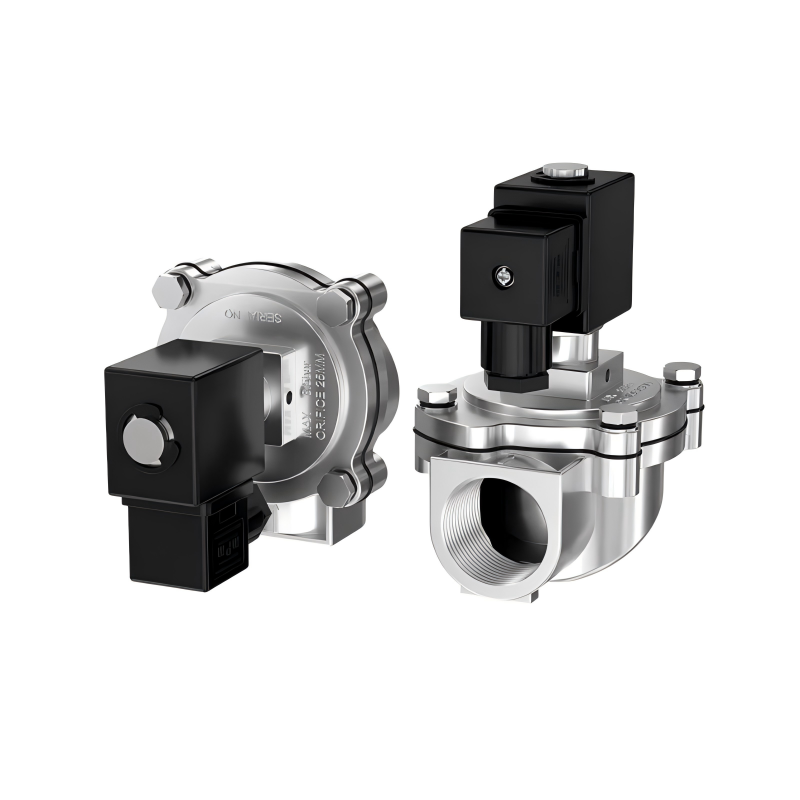

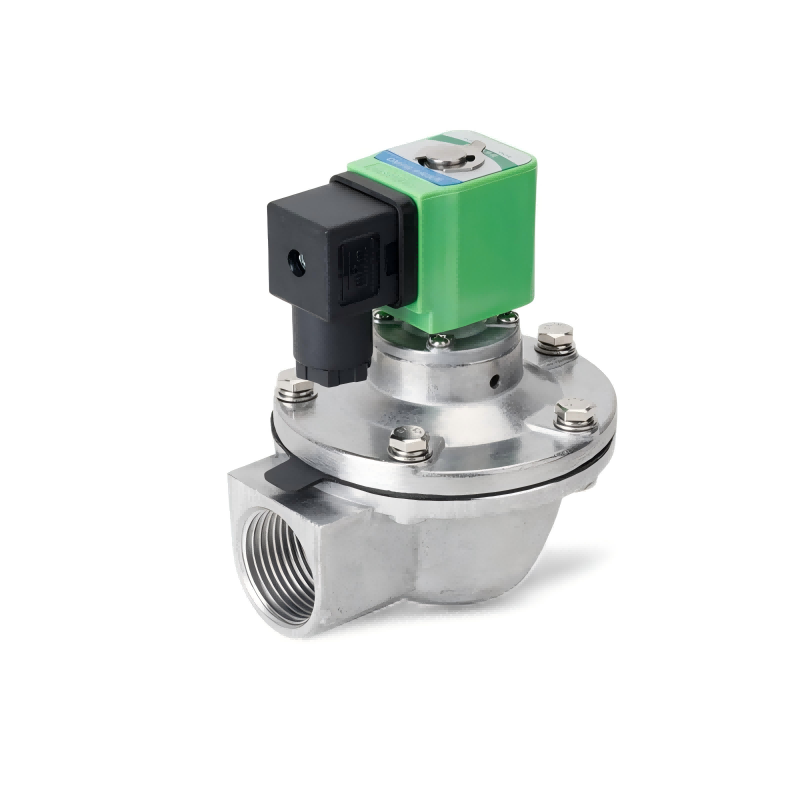

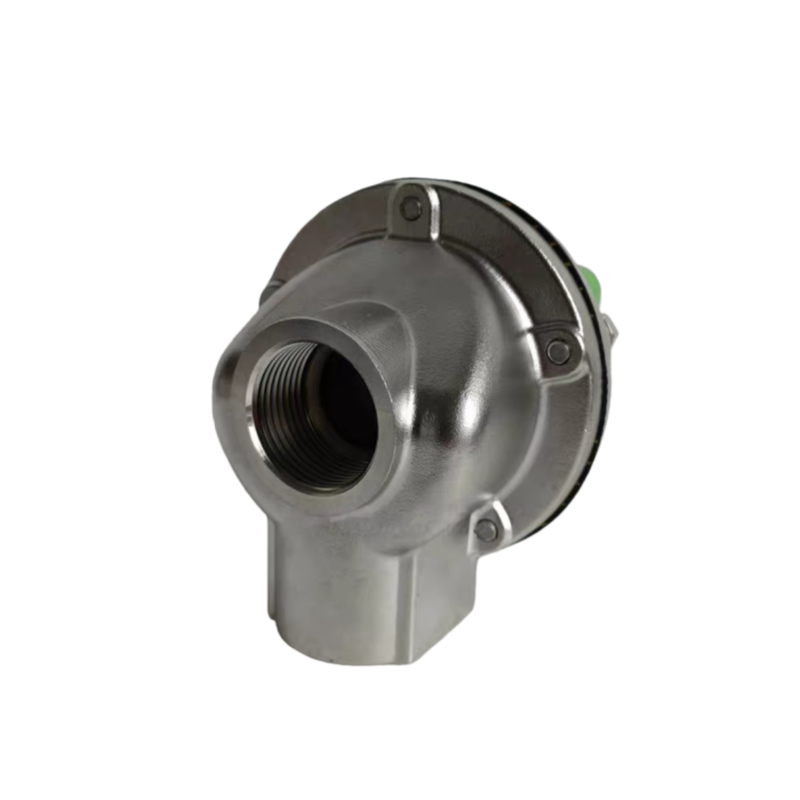

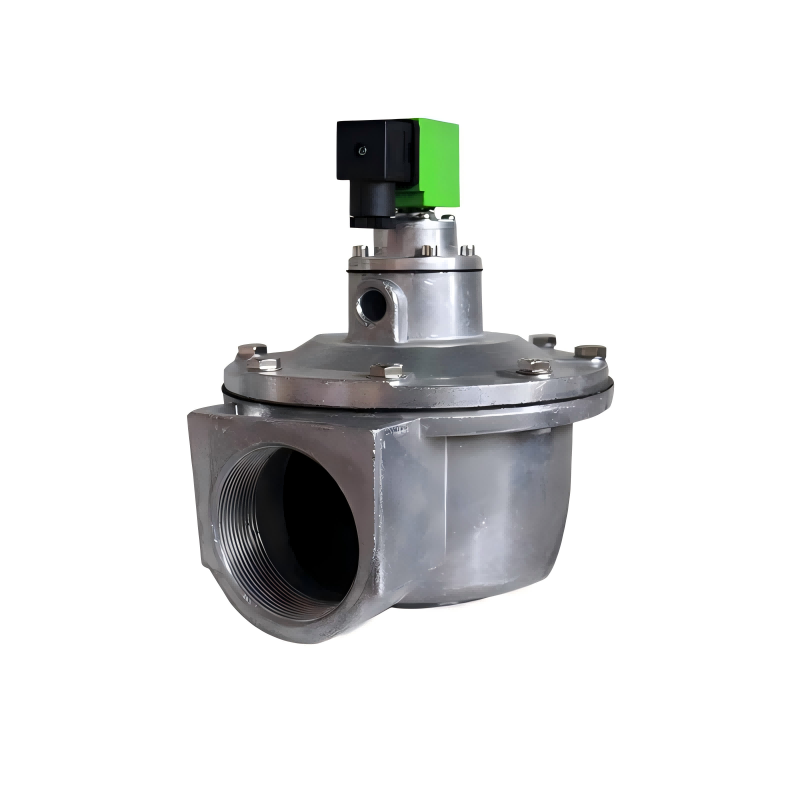

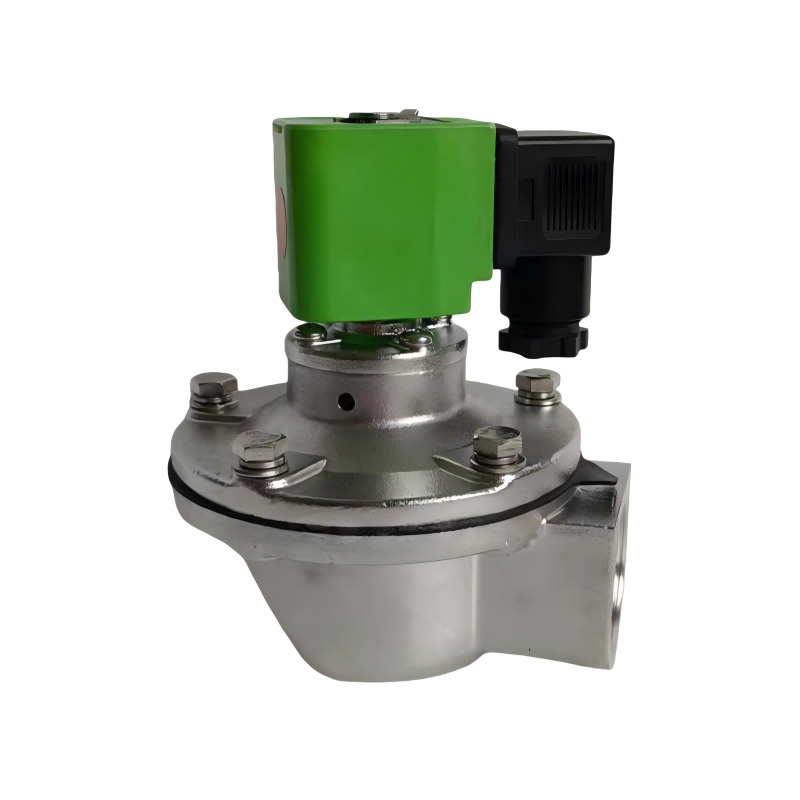

Impulzni ventil DMF-Z

DMF-Z pravokotni elektromagnetni impulzni ventil je specializiran elektromagnetni ventil, zasnovan posebej za uporabo z vrečastimi zbiralniki prahu. Služi kot stikalo za stisnjen zrak za čistilni sistem s pulznim curkom v vrečastih zbiralnikih prahu s pulznim curkom. Krmiljen z izhodnimi signali iz instrumenta za krmiljenje pulznega curka, zaporedoma izvaja čiščenje s pulznim curkom filtrirnih vrečk vrsto za vrsto (ali komoro za komoro). To vzdržuje odpornost zbiralnika prahu v vnaprej nastavljenem območju, kar zagotavlja njegovo zmogljivost obdelave in učinkovitost zbiranja prahu, hkrati pa dosega cilj otresanja prahu s filtrskih vrečk.

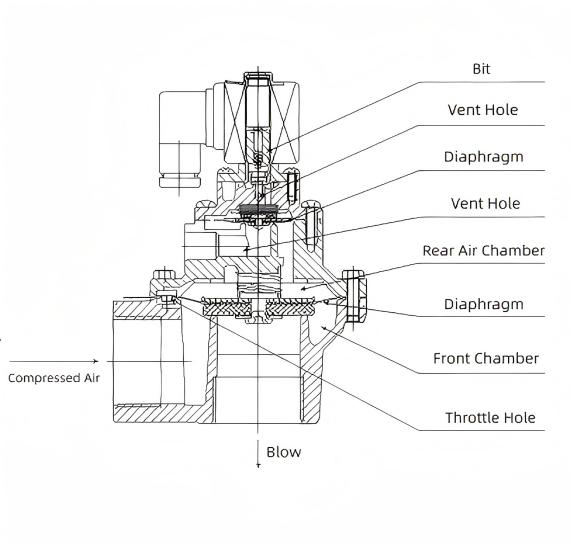

Shematski diagram

Strukturne značilnosti

Telo in pokrov pravokotnega elektromagnetnega impulznega ventila DMF-Z sta izdelana iz tlačno lite aluminijeve zlitine. Po površinski obdelavi izkazujejo odlično odpornost proti koroziji. Diafragma in tesnilno tesnilo sta vulkanizirana in kompozitna z novimi postopki. Elektromagnetna pilotska glava je sestavljena iz magnetnih materialov in materialov za magnetno zaščito iz nerjavečega jekla. Vzmeti in pritrdilni elementi so izdelani iz nerjavečega jekla. Priključna cev razdelilnika zraka (zračne komore) in pihalna cev zbiralnika prahu sta vstavljeni v dovod oziroma odvod ventila. Oba konca sta zatesnjena z zategovanjem stiskalnih matic. Ventili so na voljo v treh specifikacijah – 20, 25 in 40S – za izbiro v vrečastih zbiralnikih prahu z impulznim curkom z različnimi zmogljivostmi ravnanja (čiščenja) zraka. Ohišje ventila in pokrov sta tlačno ulita za visoko gostoto, s prozornim lakiranim premazom, ki povečuje odpornost proti koroziji. Membransko tesnilo uporablja kompozit kovine in gume za odlično togost in delovanje brez puščanja. Elektromagnetna krmilna glava zagotavlja močan magnetni vlek z odzivnim in zanesljivim delovanjem. Ventil izkazuje vrhunsko zmogljivost odpiranja, saj se zanesljivo odpre pri 85 % nazivne napetosti. Prav tako izkazuje odlično zmogljivost zapiranja, saj zanesljivo tesni pri zračnem tlaku 0,15 MPa.

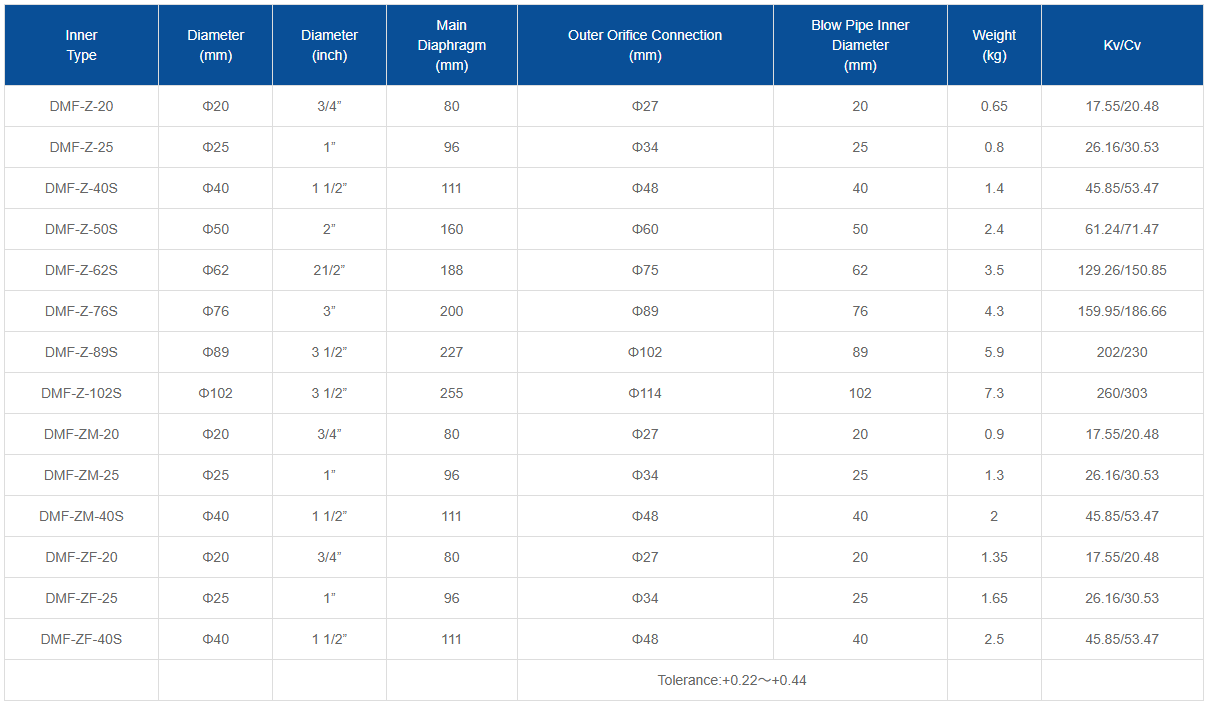

Parametri

Načelo delovanja

Membrana deli elektromagnetni impulzni ventil na sprednjo in zadnjo komoro. Ko se stisnjen zrak dovaja skozi odprtino za plin v zadnjo komoro, tlak v zadnji komori prisili membrano, da zapre izhod ventila, s čimer elektromagnetni impulzni ventil postavi v "zaprto" stanje. Ko električni signal iz krmilnika pulznega curka preneha, se armatura elektromagnetnega ventila ponastavi. Prezračevalna odprtina zadnje komore se zapre in povečan tlak v zadnji komori prisili membrano, da zapre izhod ventila, s čimer vrne elektromagnetni ventil v "zaprto" stanje. Elektromagnetni impulzni ventil nadzoruje odpiranje in zapiranje razbremenilne odprtine telesa ventila prek električnih signalov. Med razbremenitvijo ventila se plin pod tlakom v zadnji komori odzrači, medtem ko plin pod tlakom v sprednji komori duši vakuumska odprtina membrane, ki dvigne membrano, da sproži pulzno pihanje. Ko se telo ventila preneha razbremeniti, plin pod tlakom hitro napolni zadnjo komoro skozi dušilno odprtino. Zaradi razlike v nosilnih območjih na obeh straneh membrane proti ohišju ventila postane sila plina v zadnji komori prevladujoča. To zanesljivo zapre membrano nad izpustno odprtino ventila in zaustavi praznjenje pulznega ventila.

Področja uporabe

Sektor opreme za odstranjevanje prahu

Zbiralniki prahu v vrečah: kot osrednja komponenta čistilnega sistema s pulznim curkom, te enote krmilijo krmilniki s pulznim curkom za zaporedno vpihovanje stisnjenega zraka v filtrirne vrečke, pri čemer vzdržujejo odpornost zbiralnika prahu v vnaprej nastavljenih mejah. To zagotavlja dosledno zmogljivost obdelave in učinkovitost zbiranja prahu, zaradi česar se široko uporabljajo za nadzor prahu v rudarstvu, gradbenih materialih, metalurgiji in kemični industriji.

Impulzni zbiralniki prahu Air-Box: Nekatere pravokotne impulzne ventile DMF-Z je mogoče integrirati v sisteme impulznega curka pulznih zbiralnikov prahu Air-Box, ki delujejo v tandemu s strukturo zračne škatle za doseganje učinkovitega odstranjevanja prahu.

Polje za čiščenje zraka

Oprema za industrijsko čiščenje zraka: Uporablja se za nadzor pretoka zraka, odstranjevanje prahu s površin filtrov, izboljšanje učinkovitosti čiščenja in podaljšanje življenjske dobe filtra. Primerno za industrije s strogimi zahtevami glede čistoče zraka, kot so elektronika, farmacija in predelava hrane.

Komercialni sistemi za čiščenje zraka: V opremi za čiščenje zraka za nakupovalna središča, hotele, poslovne zgradbe in podobna prizorišča pulzni ventili DMF-Z pomagajo pri doseganju učinkovite filtracije in čiščenja zraka.

Kemijska industrija

Ločevanje in čiščenje plina: Uporablja se v enotah za ločevanje plina med kemično proizvodnjo za natančen nadzor pretoka in tlaka plina, kar zagotavlja stabilnost in učinkovitost v procesu ločevanja.

Nadzor reaktorskega plina: v kemičnih reaktorjih uravnava dovod/izstop plina in tlak za vzdrževanje stabilnih reakcijskih pogojev, s čimer izboljša kakovost in varnost reakcije.

energetski sektor

Termoelektrarne: nadzoruje pretok zgorevalnih plinov in pare za optimizacijo procesov zgorevanja, izboljšanje energetske učinkovitosti in zmanjšanje emisij onesnaževal.

Sistemi za čiščenje plina: Upravlja odstranjevanje prahu in delcev med čiščenjem plina, da zagotovi kakovost plina in zmanjša onesnaževanje okolja.

Sistemi za zbiranje prahu

Uporablja se za uravnavanje pretoka plina, tlaka in temperature za učinkovito zbiranje in ponovno uporabo prahu, kar zmanjšuje onesnaževanje izpušnih plinov. Uporablja se v fazah rekuperacije prahu v industriji cementa, keramike, stekla in sorodnih industrijah.

Sistemi za nadzor tekočin

Uporabite elektromagnetno silo za natančno regulacijo dotoka in odtoka tekočine v industrijski proizvodnji. Uporablja se v sistemih za prenos tekočin in merilnih sistemih v kemični, farmacevtski, prehrambeni in podobni industriji.
