Optipow 135 batni impulzni ventil

Batni impulzni ventil Optipow135: zasnova brez membrane, dolga življenjska doba, kompaktna namestitev, idealen za industrijske sisteme za čiščenje prahu in filtracijo.

Model:Optipow135

Pošlji povpraševanje

Opis izdelka

Opis izdelka:

Batni impulzni ventil Optipow135 je batni ventil z vgrajenim elektromagnetnim impulzom nove generacije, razvit na osnovi membranskega elektromagnetnega impulznega ventila in batnega mehanizma. Omogoča veliko boljše delovanje pulznih curkov, ne zavzame veliko prostora in olajša načrtovanje sistema curkov.

Delovna komora Optipow135 se razlikuje od tradicionalnih membranskih ventilov, ker nima nobenih ranljivih delov, kot so gumijaste membrane in tlačne vzmeti. Namesto tega uporablja bat iz visoko trdnih materialov, zaradi česar batni ventil elektromagnetnega impulza traja veliko dlje.

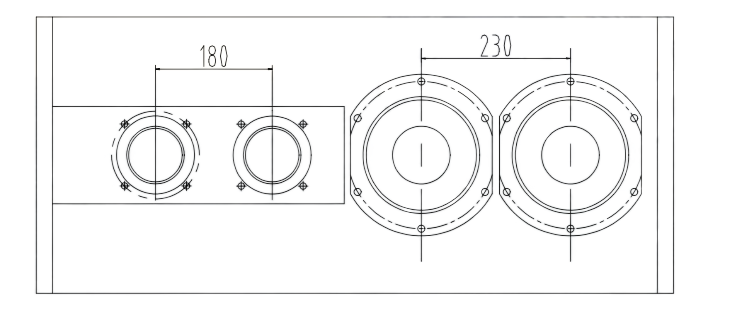

Primerjava namestitvenih razmikov med Optipow135 in standardnimi impulznimi ventili tipa membrane iste specifikacije

Slika 1

Opomba: Namestitveni razmik za Optipow105 in Optipow135 je 180 mm (najmanj 160 mm).

Parameter izdelka:

Postavka specifikacije	Podrobnosti
Model ŠT.	OPTIPOW 135
Struktura ventila	Struktura bata
Napajalnik	Elektromagnetni ventil
Uporaba	Čiščenje prahu
Standardno	DIN
Aplikacija	Industrijska uporaba
Uporablja se za	Filter za prah
Blagovna znamka	OPTIPOW
Specifikacija	4"
Projektni statični tlak	15 barov (1500 kPa)
Projektna temperatura	100 °C
Delovni tlak	< 6 barov
Variacija delovnega tlaka	3 bari neomejeno št
Delovna temperatura	50 °C

Navodila za namestitev

① Napolnite navoje s PTFE trakom ali tesnilnim sredstvom za navoje za zategovanje in tesnjenje. Spajna površina zračnega razdelilnika mora biti ravna. Prepričajte se, da je spojna površina ravna, ravna in gladka, da zagotovite njeno tesnjenje.

② Namestite filter in regulator tlaka na vstopno cev zračnega razdelilnika ter odtočni ventil na dnu zračnega razdelilnika, da zagotovite, da se v razdelilniku ne nabira voda in da je stisnjen zrak suh in čist.

③ Končna stran za namestitev rezervoarja za zrak mora biti strojno obdelana v skladu s shemo obdelave rezervoarja za zrak. Strogo izpolnjujte zahteve glede čistoče površine za namestitev rezervoarja za zrak.

④ Pred namestitvijo ventila se prepričajte, da sta notranjost in zunanjost rezervoarja za zrak ter pihalna cev čisti in brez delcev smeti.

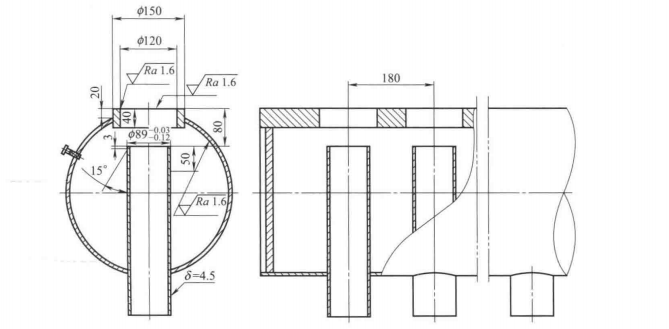

⑤ Glejte sliko 2 za shemo obdelave priključka zračnega kolektorja.
