Pilotni ventil RCA3D2

Obseg aplikacije

Pilotni ventil RCA3D2 je primeren za vse goyen pnevmatske regulacijske impulzne ventile in je združljiv z različnimi sistemi za odstranjevanje impulznega prahu v okolju Goyen. To zagotavlja, da lahko stabilno deluje v težkih pogojih.

Navodila za namestitev pilotskega ventila RCA3D2

1. Zahteve za namestitveno luknjo: Vrtalne luknje za namestitev s premerom od F19,3 - 19,4 mm na namestitveni plošči pilotskega ventila.

2. Debelina namestitvene plošče: debelina namestitvene jeklene plošče mora presegati 1,5 mm, da se zagotovi trdnost namestitve.

3. Tesnjenje in montaža:

a. Preden zategnete matice, se prepričajte, da je O-obroč pravilno nameščen, da zagotovite zmogljivost tesnjenja.

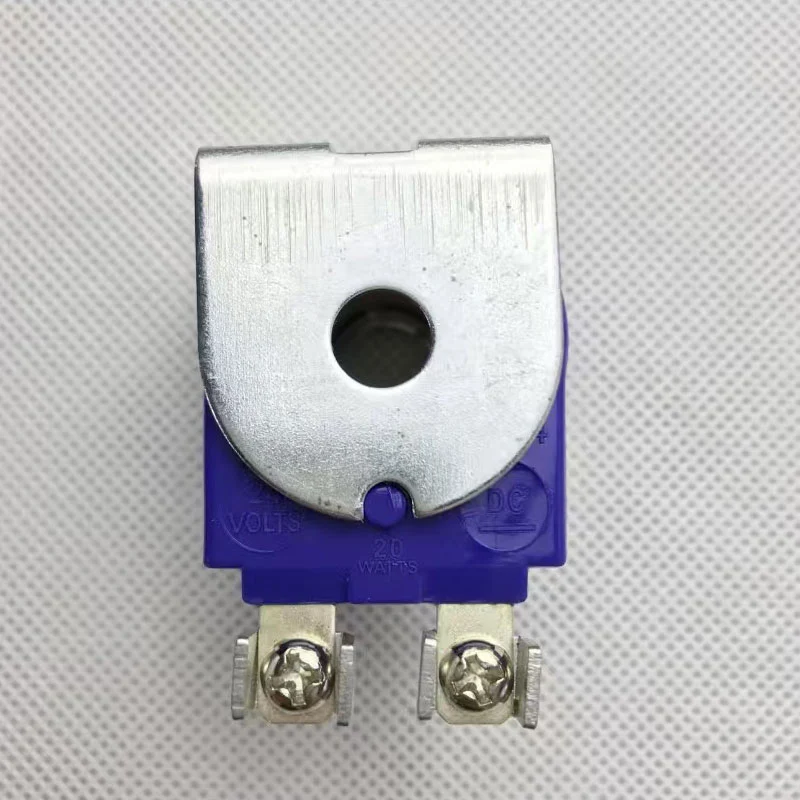

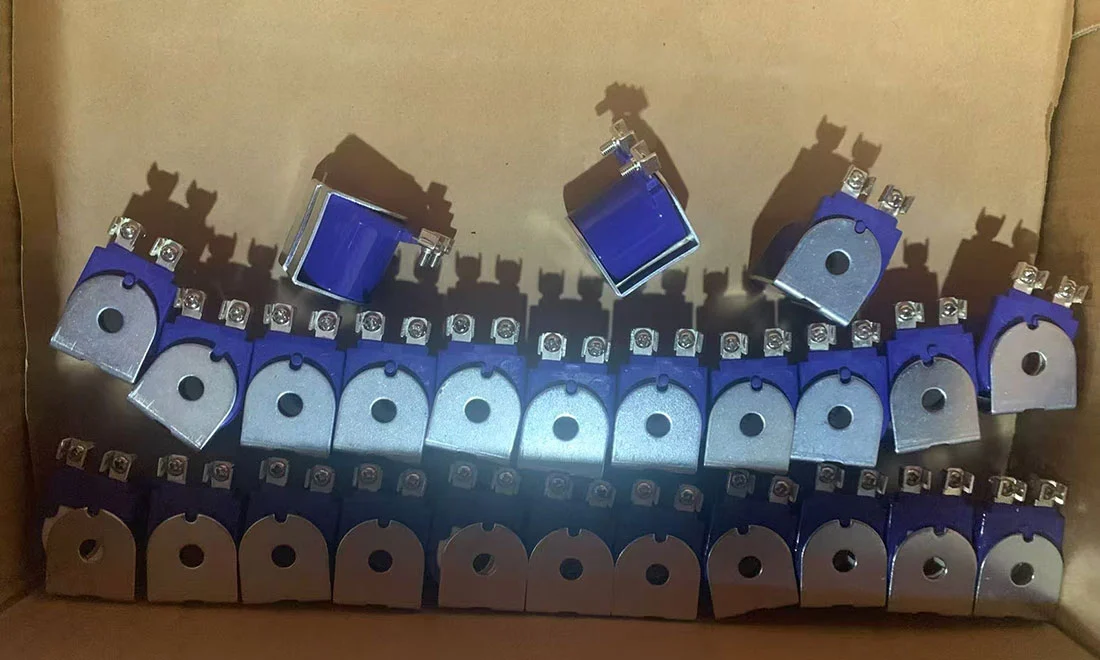

b. Priporočljivo je sestaviti elektromagnetno tuljavo na pilotni ventil, preden namestite pilotni ventil za izboljšanje učinkovitosti namestitve.

4. Zahteve napetosti: Za zagotovitev normalnega delovanja impulznega ventila je treba vhodno napetost magnetnega ventila vzdrževati v območju od -10% do +15% napetosti tuljave.

RCA3D2 Specifikacije materiala pilotskega ventila

Operativni parametri

• Priporočena širina impulza: 50–500 ms

• Priporočen interval impulza: 1 minuta ali več

Parametri učinkovitosti izdelka

Podrobnosti o modelu naročanja izdelkov

Operativni parametri

Specifikacije modela: Glejte K-parametri v podatkovni listi elektromagnetne tuljave Q-Type in izberite poseben model na podlagi potreb po napetosti.

Primer:

• RCA3D0 - 300 = 1/8 "Vhodna vrata NPT, napetost 200/240VAC, z blokom DIN.

• RCA3D1 - 336 = 1/8 "vhodna vrata BSPP, napetost 24VDC, z vijačnim terminalnim ožičenjem (primerna za škatle z elektromagnetno montažo).

Vzdrževalni deli

• K0380: Vključuje nitrile O-obroče, armaturo, vzmeti in sestavljanje pushrod.

• K0384: Vključuje vitonske materialne tesnila in vse komponente iz K0380.

• Teža: RCA3D0, RCA3D1 (brez tuljave) je 0,174 kg
