Skozi stenski priključek za pregrade

Skozi stenske pregrade Tehnične specifikacije:

- Delovni tlak: 0 - 0,6 MPa

- Delovni medij: čist, suh, nekorziven stisnjen plin

-Debelina stene: primerna za 2-6 mm debele stene predelne stene in 4-12 mm debele škatle za distribucijo zraka

- Dolžina povezave: sega od 180 do 300 mm, nastavljiva tako, da ustreza velikosti distribucije zraka

-Temperatura vira zraka: deluje pri temperaturah od -10 do 100 ° C (do 220 ° C z visokotemperaturnim tesnilnim obročem)

Skozi stensko funkcijo priključka za pregrade

1. Dvojne vrste glave so zasnovane za sklopko dveh pihalnih cevi na obe strani.

2. Skozi stensko pregrad je priročno za namestitev, ker ni potrebe po priključkih varjenja ali navojnih cevi. Samo priključite neposredno z dvema stiskalnima okovjem.

3. Manj občutljivo na neusklajenost cevi v sistemu.

4. 1 palčna, 1,5 palčna in 2 -palčna velikost vrat za dvojno glavno pregradno konektorje kot priključek za pregrade z eno glavo

Način namestitve

Pred namestitvijo stenski priključek pregrade naredite luknjo v steni zbiralnika prahu ali škatle za distribucijo zraka. Premer luknje bi moral izpolnjevati zahteve. Če je premer luknje premajhen, bo zlahka poškodoval niti na cevi s steno in če je premajhna, bo vplivala na tesnjenje in pozicioniranje.

Pravilno namestite različne dele na konektor. Manjka ali napačna namestitev bo vplivala na učinek uporabe.

Pred namestitvijo odstranite nečistoče med nitmi in nanesite tesnilo na območja, kjer se lahko pojavi puščanje plina. Cevi, kjer je treba vstaviti tesnilne obroče, je treba prevleči z mazivom. Pazite, da pri zategnjenju oreškov ne poškodujete niti.

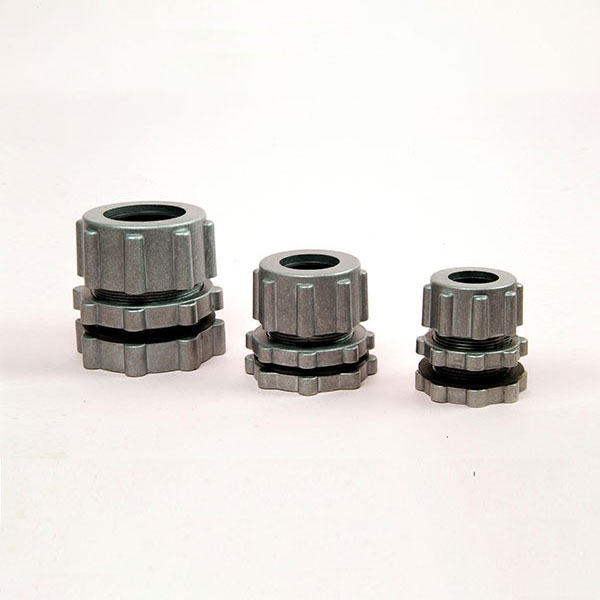

FAP-A-1-1 enojna glava skozi stenski priključek

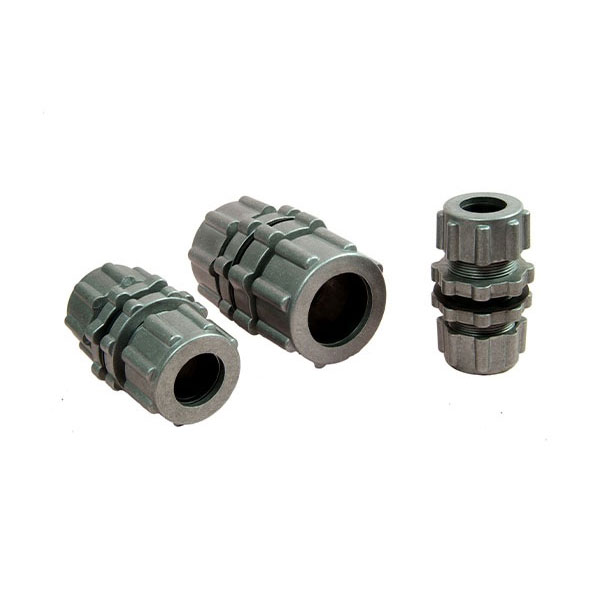

FAP-A-1-2 dvojna glava skozi stenski priključek

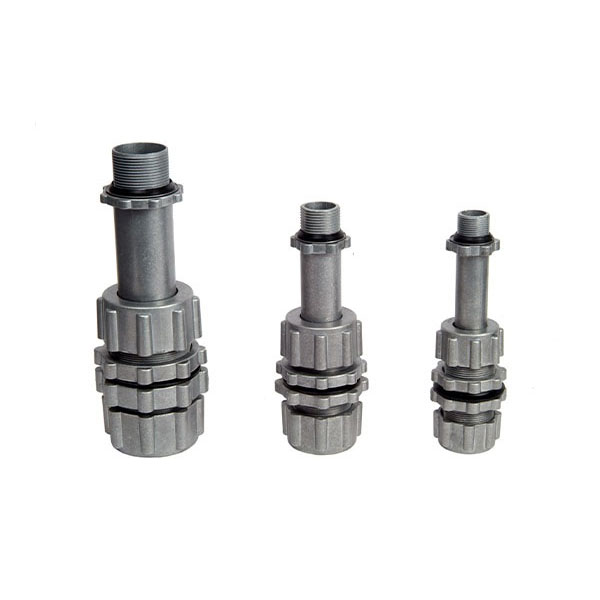

FAP-A-1-3 dvojna glava s cevjo skozi stenski priključek

FAP-A-1-4 Dvojno drsnik skozi stenski pregradni konektor
