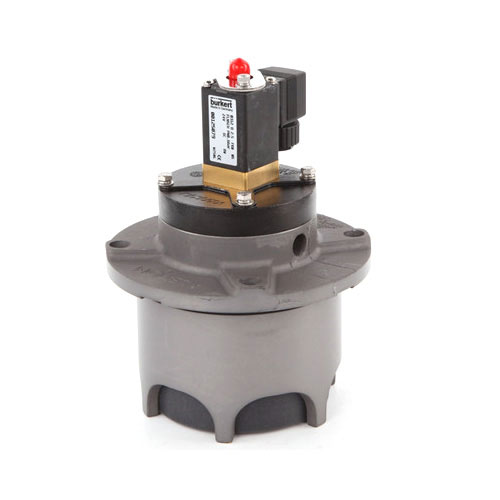

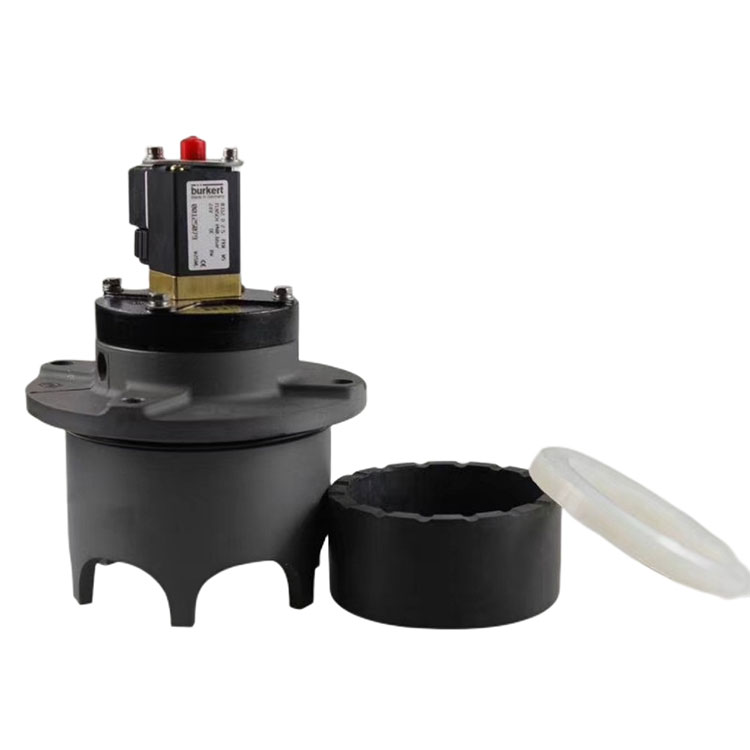

DC24V 3 -palčni ventil za zbiranje prahu

Zapiranje ventila

Solenoid je zaprt za ambiental in se odpre v pilotski zrak.

Pilotska membrana je stisnjena navzdol proti sedežu.

Skozi režo med potopom in hišo bo tlak nad potopom izenačen s tlakom rezervoarja in potop se pomakne navzdol do impulzne cevi in ​​konča čistilni impulz.

Čas za zaporedje (začnite odpiranje v zaprti ventil) je do neke mere odvisno od zahtev po procesu, na splošno pa je v območju od 100 do 200 msec.

Pilotska zračna povezava

Pilotski zrak za malenoid se vzame iz dohodne cevi do tlačne rezervoarja. Cev za pilotski zrak je pogosta za vse ventile v enem rezervoarju in je povezana navzgor po glavnem ventilu ustreznega rezervoarja.

Cev mora imeti ventil za vklop in ventil, ki ni vzpon, kar zagotavlja, da se tlak ohrani tudi, če se med impulzom zmanjšuje tlak.

OPOMBA: Če ločena cev za hranjenje za pilota

Uporablja se zrak. Tlak za pilotski zrak mora biti približno enak tlaku v rezervoarju.

Preveč tlak bo membrani dal preostalo deformacijo, kar bo zmanjšalo življenjsko dobo in zmanjšalo učinek na funkcijo čiščenja impulza.
