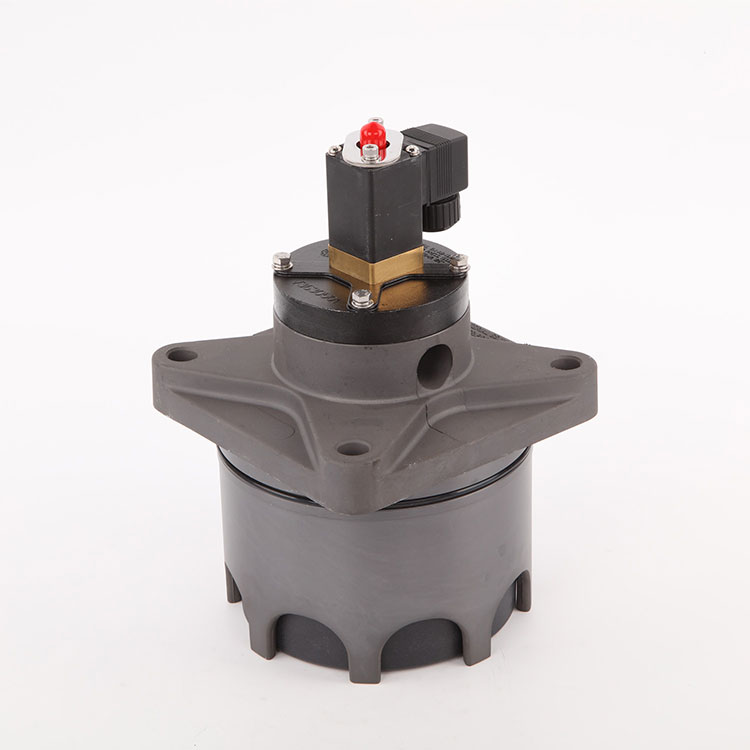

Ventil za čiščenje filtra z batnim impulzom

Qingdao Star Machine je tovarna za proizvodnjo ventilov za čiščenje filtrov z batnimi impulzi in smo podjetje, usmerjeno v tehnološke inovacije, ki združuje raziskave izdelkov, razvoj, proizvodnjo in prodajo. Naši izdelki Piston Pulse Fabric Cleaning Valve se prodajajo v več kot 40 državah po vsem svetu in imajo široko bazo strank.

Ventil za čiščenje filtra z batno impulzno tkanino je "stikalo" za stisnjen zrak sistema za odstranjevanje prahu in izpihovanje pulzne vrečke. Pod nadzorom izhodnega signala instrumenta za krmiljenje impulznega curka se filtrske vrečke razpršijo vrsto za vrsto, da se odstrani prah in vzdržuje odpornost zbiralnika prahu v nastavljenem območju, da se zagotovi zmogljivost obdelave in učinkovitost odstranjevanja prahu zbiralnika prahu.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

FUNKCIJA

Prostornina A je povezana s tlačno posodo prek reže med ventilno komoro in batom. V prostornini A je enak tlak kot v tlačni posodi.
Zaradi večje tlačne površine bata v prostornini A je bat pritisnjen proti pulzni cevi in ​​tesni med tlačno posodo in pulzno cevjo.
Volumen B je preko elektromagnetnega ventila povezan s pilotnim zrakom. Območje je večje na strani pilotnega zraka, zato je pilotna membrana pritisnjena navzdol proti vrhu ohišja ventila in zapre prostornino A od okolja.

Otvoritev
Ko se začne čiščenje, elektromagnetni ventil zapre priključek (a) in se odpre na okolje (b), kar pomeni, da se volumen B izprazni.
Membrana se pritisne navzgor (c) in volumen A se izprazni skozi 2 odprtini na zunanji strani ohišja ventila.
Bat se zaradi razlike v tlaku nad batom hitro premika navzgor.
Stisnjen zrak v tlačni posodi se sprošča skozi pulzno cev kot impulz in naprej v vrsto filtrskih vrečk.

Zapiranje
Solenoid je zaprt za okolje in odprt za pilotni zrak.
Pilotna membrana je pritisnjena navzdol proti sedežu.
Tlak nad batom bo izenačen s tlakom v rezervoarju preko reže med batom in konjem, bat pa se premakne navzdol do impulzne cevi in ​​konča čistilni impulz.
Čas za zaporedje (začetek odpiranja do zaprtega ventila) je odvisen od zahtev procesa, tj. prostornine impulznega zraka na impulz in zagotovljenih emisij.

Proizvodni proces

V podjetju Qingdao Star Machine se zavedamo pomena čistilnega ventila za filtre z batno impulzno tkanino za industrije, kot so elektrarne, cementarne, tovarne stekla in metalurška predelava. Zato ponujamo ta izdelek z namenom, da presežemo pričakovanja in izpolnimo edinstvene zahteve teh podjetij z visoko stopnjo onesnaženosti s prahom. Z izbiro naših ventilov za odstranjevanje prahu boste uživali v višji učinkovitosti, nižjih stroških vzdrževanja in večji donosnosti. Celovit sistem poprodajnih storitev bo rešil vaše težave pri uporabi.
